Reactor 3
Spuitschuim & Polyurea
Reactor 3
Volledig aangesloten van vat tot pistool
Upgrade uw installatie met de nieuwe Reactor 3 - het meest geavanceerde doseersysteem voor spuitschuim en polyurea. Dankzij de slimme connectiviteit van vat tot pistool kan de Reactor 3 de spuitparameters optimaliseren, een perfecte mengverhouding leveren en uw workflow vereenvoudigen. Dit apparaat is verkrijgbaar in zowel elektrische als hydraulische modellen en kan elke toepassing met gemak aan. Ervaar de eenvoudigste start, bediening en onderhoud, terwijl u uw spuitprestaties naar een hoger niveau tilt.
Het nieuwste Reactor 3-doseerapparaat

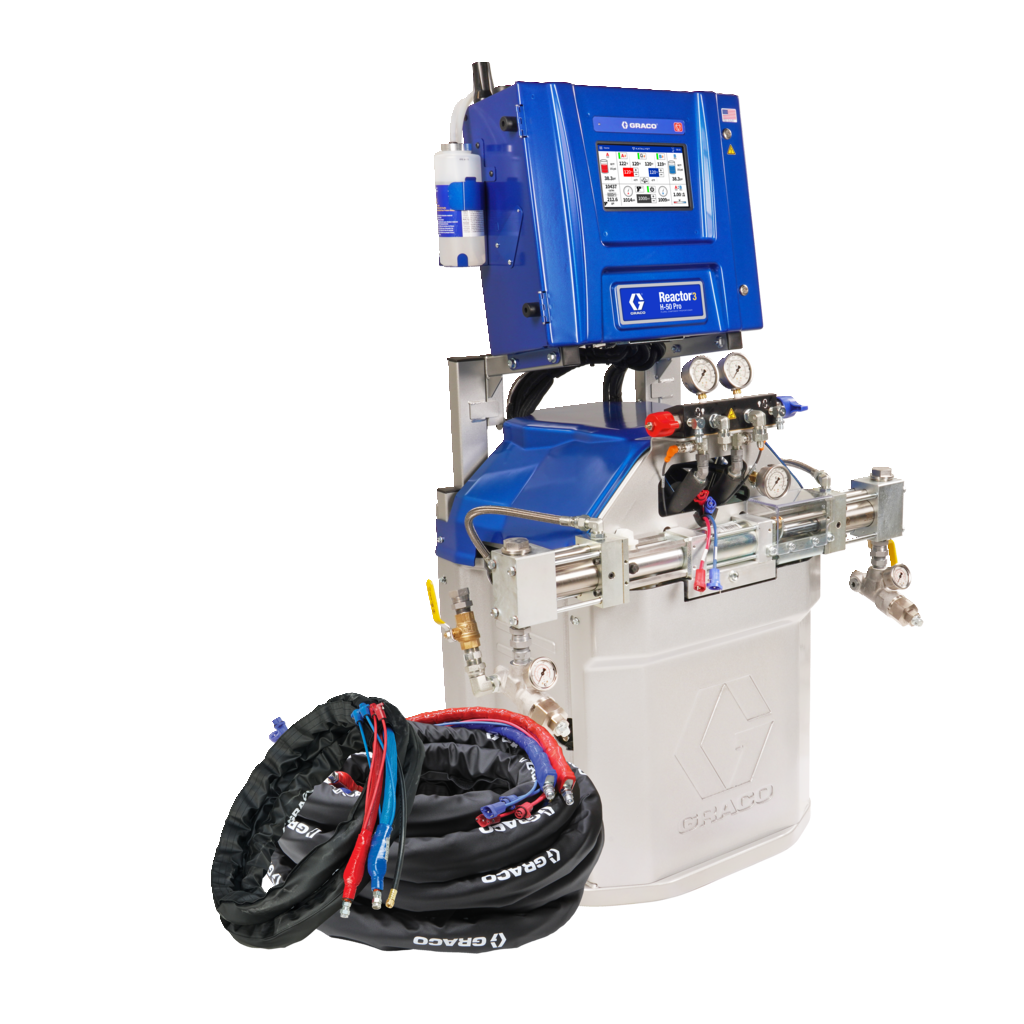

Reactor 3 Hydraulisch: Dezelfde geavanceerde functies als de Reactor 3, plus meer...
✓ Elektronische drukregeling voor Elite-modellen
✓ Direct aangedreven hydraulische pomp✓ Zelf namen geven aan logbestanden voor opdrachten & Rapportage✓ Gateway I/O-communicatie
De hydraulische Reactor 3-doseerapparaten van Graco bouwen voort op het robuuste verleden & de prestaties van de hydraulische Reactors en beschikken nu over geavanceerde functies van het platform van de elektrische Reactor 3. Dit apparaat is ontworpen voor bouwtoepassingen, waaronder dakbedekking, woon- en commerciële projecten, en voor OEM-toepassingen in fabrieken, en biedt ongeëvenaarde prestaties, duurzaamheid en winstgevendheid.
Geautomatiseerde prestaties met de juiste mengverhouding
In het Reactor 3-systeem kunnen alle componenten van vat tot pistool volledig worden aangesloten. De elektrische Reactor 3 van Graco communiceert met alle componenten voor een perfecte regeling van onder meer de mengverhouding, materiaaltoevoer en de temperatuur. Dat garandeert de beste prestaties en vermindert tegelijkertijd het risico op suboptimale resultaten of gezondheidsrisico's.
Sneller, lichter & eenvoudiger
Het Reactor 3-systeem is een droom om mee te werken. U krijgt meer werk gedaan met minder moeite. Het aanraakscherm zorgt voor eenvoudige bediening en controle. U kunt de hele installatie gemakkelijk verplaatsen naar waar u hem nodig hebt, dankzij het lage gewicht, het kleine formaat en de lage stroomvereisten van de Reactor.
Geoptimaliseerde productiviteit en winstgevendheid
Met de Reactor 3 kunt u de productiviteit optimaliseren en een consistent hoog rendement behalen met minder overtollig afval. Profiteer van lagere opstartkosten dankzij een kleinere generator, compressor en installatie. Bediening en controle op afstand, snelle pompomschakelingen en minder ongeplande uitval tijdens de klus verhogen de productiviteit aanzienlijk.
Volledig Reactor 3-systeem
Het meest geavanceerde systeem voor spuitschuim en polyurea ter wereld.
Core-transferpompen
Ontworpen om de toevoer van materiaal te optimaliseren en de ongeplande uitval tot een minimum te beperken. Stiller dan uw typische pneumatische pompen, terwijl ze ook kunnen communiceren met de Reactor 3 om een volledig aangesloten systeem te creëren.

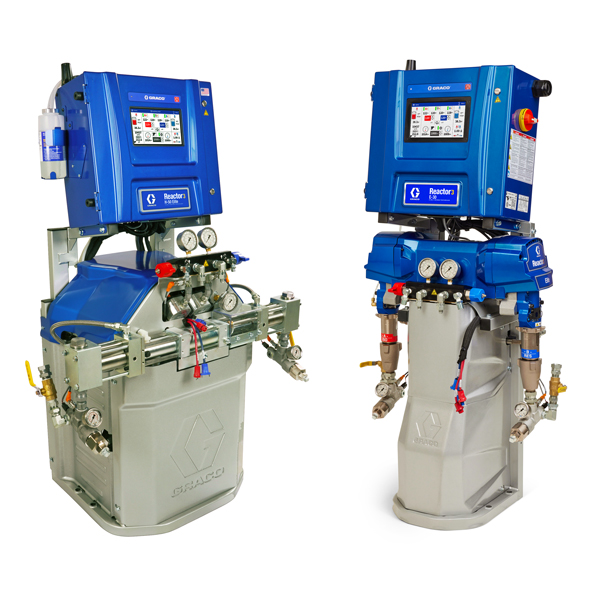

Reactor 3-doseerapparaat
Het Reactor 3-doseerapparaat is verkrijgbaar in een elektrische en hydraulische uitvoering, werkt stil en efficiënt, en communiceert met het hele systeem om de bediening te vereenvoudigen, de prestaties te verbeteren en het onderhoud te beperken. Of u nu op zoek bent naar een stil en efficiënt systeem of iets zoekt dat toepassingen met een hoog debiet aankan, er is nu een doseerapparaat dat geschikt is voor elke opdracht.
Reactor Connect
Controleer uw systeem met Reactor Connect en word productiever. U hebt direct vanaf het pistool toegang tot uw Reactor. Controleer en pas uw doseerapparaat aan en blijf spuiten. Zonder gedoe. Dat betekent dat u meer gedaan kunt krijgen in uw dag met minder ongeplande uitval en een betere opbrengst.
Xcelerator verwarmde slang
Intern of extern verwarmde slangen worden onafhankelijk van elkaar op temperatuur gehouden. De intern verwarmde slangen hebben 40% snellere opwarmtijden, zijn meer dan 40% flexibeler en hebben een 35% kleinere slangdiameter, wat betekent dat ze lichter van gewicht en comfortabeler in het gebruik zijn dan de traditionele extern verwarmde slang. De intern verwarmde slangen zijn nu verkrijgbaar in lengtes van 50 ft en 100 ft om het gewicht en de vloeistofaansluitingen tot een minimum te beperken.
Katalyst Control voor Reactor 3
Elimineert de grootste oorzaken van off-ratiokwesties
Katalyst, de nieuwe Reactor 3-software, biedt systeemintelligentie van het hoogste niveau voor het optimaliseren van de verstuiving, het elimineren van verhoudingsproblemen, het verbeteren van de opbrengst en het helpen leveren van kwaliteitsresultaten, telkens weer.
PROBLEEM: Lucht in de vloeistofstroom
KATALYST: Schakelt het systeem automatisch uit wanneer het materiaal op is, zodat er geen lucht in het vloeistofsysteem kan komen
PROBLEEM: Onjuiste toevoer van materiaal naar de Reactor
KATALYST: Past automatisch het vermogen van de pompen aan om altijd een optimale materiaaltoevoer naar de Reactor te garanderen, om bijvoorbeeld problemen met de toevoer van koud materiaal te voorkomen
Het enige, volledig verbonden systeem van vat tot pistool
Reactor 3 Elite-model met Core-transferpompen zijn nodig om Katalyst System Intelligence te activeren. Bij Standard- en Pro-modellen kan de hardware worden geüpgraded om Katalyst System Intelligence te activeren.
Kenmerken van Elektrische Reactor 3
Reactor 3 E-30 Elite-model
Nieuwe ISO-smeerpomp
- Actief ISO-smeersysteem met slangenpomp
- Automatische getimede circulatie verbetert levensduur TSL
- Minder onderhoud (geen terugslagventielen)
- Nieuwe, grotere, makkelijk te verwisselen ISO-smeermiddelfles
Nieuw vloeistofverdeelstuk
Vernieuwd ontwerp met aan de zijkant gemonteerde vloeistofkleppen voor gemakkelijker draaien en controle
Nieuwe inlaatfilters
- Nieuw gemakkelijk te onderhouden ontwerp
- 2X groter filteroppervlak
- Afzonderlijke temperatuur- en druksensoren voor nauwkeurigere temperatuurmetingen
Reactor Connect
- Realtime dashboard en rapporten via mobiele connectiviteit
- Verbeterde mobiele antenne
- Nieuwe GPS-antenne
- GPS-locatie beschikbaar in Reactor Connect
Nieuwe geavanceerde weergavemodule van het aanraakscherm (‘Advanced Display Module’, ADM)
- Grote nieuwe interface van het aanraakscherm
- Intuïtieve bediening en navigatie
- Alle spuitbewerkingen vanuit één scherm
Nieuwe onafhankelijke slangregeling
- Controle van A- en B-materialen op verschillende temperaturen voor een betere drukverdeling
- Optimale opbrengst
Nieuw geavanceerd elektrisch ontwerp
- Motor zonder koolstofborstels voor verbeterde druk-/debietprestaties
- Nieuwe temperatuurbesturingskaarten voor onafhankelijke slangwarmte
- Spanning-jumpers voor eenvoudig wisselen tussen spanningen

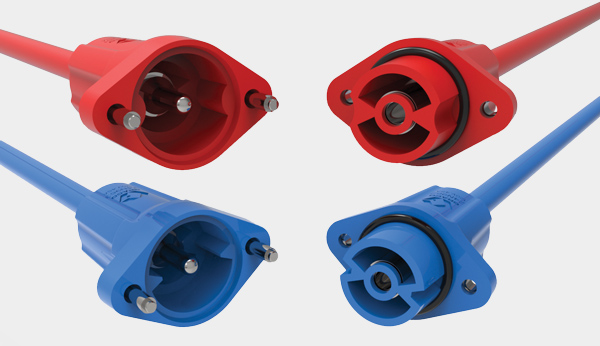

- Robuuste UL-vermelde elektrische slangconnectors zijn kleurgecodeerd en gemerkt voor foutloze montage
- Nieuw, exclusief bij Reactor 3: verbinding met Tier 4-motoren voor ADM-motordiagnose
Verminderde grootte
- De kleinere bodemafmeting biedt extra ruimte in uw installatie
- Compact ontwerp beschermt de debietmeters en slangconnectoren tegen beschadiging in uw installatie
Kenmerken van Hydraulische Reactor 3
Reactor 3 H-30 Elite-model
Hydraulische pomp met directe aandrijving
- Vereenvoudigd robuust ontwerp zonder vliegwiel en riemsysteem voor minder onderhoud
- Kleinere, compacte grootte
- Lager geluidsniveau
Horizontale pomplijn
- Positieve-verdringingspompen
- Gemakkelijk te onderhouden
- Lange levensduur
- Vlotte omschakeling en spuitpatroon
- Meerdere pompformaten voor doseringen anders dan 1:1
Hydraulisch koelsysteem
- Krachtige ventilator om de optimale olietemperatuur te behouden voor een langere levensduur van de olie
Reactor Connect
- Realtime dashboard en rapporten via mobiele connectiviteit
- Verbeterde mobiele antenne
- Nieuwe GPS-antenne
- GPS-locatie beschikbaar in Reactor Connect
- Namen geven aan opdrachten en rapportage
Nieuwe geavanceerde weergavemodule van het aanraakscherm (‘Advanced Display Module’, ADM)
- Grote nieuwe interface van het aanraakscherm
- Intuïtieve bediening en navigatie
- Alle spuitbewerkingen vanuit één scherm
- Elektronische drukregeling (Elite-modellen)
Nieuwe onafhankelijke slangregeling
- Controle van A- en B-materialen op verschillende temperaturen voor een betere drukverdeling en optimale opbrengst
Debietmeters ovalen tandwiel
- Verifieert vloeistofmengverhouding
- Geeft realtime mengverhoudingsgegevens, weergegeven op de ADM en Reactor Connect
- Nauwkeurig voor uiteenlopende vloeistofviscositeiten
Compact frame-ontwerp
- De kleinere bodemafmeting biedt extra ruimte in uw installatie
- Het compact ontwerp beschermt de debietmeters en slangconnectoren tegen beschadiging
Hybride R3-verwarmers
- Robuust verwarmingsontwerp
- Verwarmt materialen snel en efficiënt
- Handhaaft temperatuurinstelpunten bij maximale debietwaarden
Welk systeem hebt u nodig?
Kies het Reactor 3-model dat het best bij u past
 |
 Standard |
 Pro |
 Elite |
|
| KENMERKEN | ||||
| Aanraakscherm voor ADM | ✓ | ✓ | ✓ | |
| Borstelloze motor (alleen elektrisch) | ✓ | ✓ | ✓ | |
| Actieve ISO-smeerpomp (alleen elektrisch) | ✓ | ✓ | ✓ | |
| Gegevens downloaden met USB | ✓ | ✓ | ✓ | |
| Eenvoudige inlaatfilters (Y-zeven) | ✓ | |||
| Grote, gemakkelijk toegankelijke inlaatfilters | ✓ | ✓ | ||
| Kleine recirculatieventielen | ✓ | |||
| Grote recirculatieventielen | ✓ | ✓ | ||
| Grote verwarmingsopties | ✓ | ✓ | ||
| Reactor Connect mobiele modules | ✓ | ✓ | ||
| Peilstokken voor vat | ✓ | ✓ | ||
| Katalyst Full System Control | ✓ | |||
| Gegarandeerde mengverhouding | ✓ | |||
| Sensoren voor inlaattemperatuur & -druk | ✓ | |||
| Generatordashboard | ✓ | |||
| Geoptimaliseerd voor Core-transferpompen | ✓ | |||
| Elektronische drukregeling (alleen hydraulisch) | ✓ | |||
| SOFTWARE | ||||
| Onafhankelijke verwarming van A- & B-slang | ✓ | ✓ | ✓ | |
| Weerstandregelmodus | ✓ | ✓ | ✓ | |
| Automatische drukbalans | ✓ | ✓ | ||
| Energiebeheer | ✓ | ✓ | ||
| Automatische software-updates via mobiel | ✓ | ✓ | ||
| Smart Control (alleen elektrisch) | ✓ | |||
| Smart Supply | ✓ | |||
| Gateway I/O | ✓ | ✓ | ✓ | |
| Tracking via logbestand voor opdrachten | ✓ | ✓ | ||
| INCLUSIEF | ||||
| Extern verwarmde (EH) slangenpakketten beschikbaar | Ja | Ja | Ja | |
| Intern verwarmde (IH) slangenpakketten beschikbaar | Ja | Ja | Ja | |
| Lengte hulpslang | 10 ft in EH-pakketten, 20 ft in IH-pakketten |
10 ft in EH-pakketten, 20 ft in IH-pakketten |
20 ft | |
| Pakket met intern verwarmde slang | 1 x 50 ft EH- of IH-pakketten | 1 x 50 ft EH- of IH-pakketten | 1 x 50 ft EH- of IH-pakketten | |
| Pakket met meervoudig verwarmde slangen (alleen elektrisch) | 4 x 50 ft EH-pakket, 2 x 100 ft IH-pakket | 4 x 50 ft EH-pakket, 2 x 100 ft IH-pakket | 4 x 50 ft EH-pakket, 2 x 100 ft IH-pakket | |
| Pakket meervoudig verwarmde slangen (alleen hydraulisch) | H-30/H-XP2: 4 x 50 ft EH-pakket H-50/H-XP3: 6 x 50 ft EH-pakket H-30/H-XP2: 2 x 100 ft IH-pakket H-50/H-XP3: 3 x 100 ft IH-pakket |
H-30/H-XP2: 4 x 50 ft EH-pakket H-50/H-XP3: 6 x 50 ft EH-pakket H-30/H-XP2: 2 x 100 ft IH-pakket H-50/H-XP3: 3 x 100 ft IH-pakket |
||
| Pakketten met Core -pompen beschikbaar | Nr. | Nee | Ja | |
BEKIJK: Hoe kiest u het beste Reactor 3-model voor u?
Spuitschuim-opties
Standard |
Pro |
Elite |
||||||||||||||||
| Reactor 3-model | E-20 | E-30 | E-20 | E-30 | H-30 | H-50 | E-20 | E-30 | H-30 | H-50 | ||||||||
| Motor | 1,8 HP | 2,5 HP | 1,8 HP | 2,5 HP | 4 pk | 7,5 HP | 1,8 HP | 2,5 HP | 4 pk | 7,5 HP | ||||||||
| Max. debiet | 2 GPM | 3 GPM | 2 GPM | 3 GPM | 30 lbs/min | 54 lbs/min | 2 GPM | 3 GPM | 30 lbs/min | 54 lbs/min | ||||||||
| Max. druk | 2000 psi | 2000 psi | 2000 psi | 2000 psi | 2000 psi | |||||||||||||
| Primaire verwarming | 7 kW enkel blok | 10 kW enkel blok | 7 kW enkel blok | 10 kW enkel blok | 10 kW enkel blok | 15 kW dubbel blok | 15 kW dubbel blok | 20 kW dubbel blok | 10 kW enkel blok | 15 kW dubbel blok | 15 kW dubbel blok | 20 kW dubbel blok | ||||||
| Pompformaat | 140 cc | 140 cc | ||||||||||||||||
| Max. slanglengte | 220 ft | 320 ft | 220 ft | 320 ft | 320 ft | 420 ft | 220 ft | 320 ft | 320 ft | 420 ft | ||||||||
Polyurea-opties
Standard |
Pro |
Elite |
||||||||
| Reactor 3-model | E-XP1 | E-XP2 | E-XP1 | E-XP2 | H-XP2 | H-XP3 | E-XP1 | E-XP2 | H-XP2 | H-XP3 |
| Motor zonder koolstofborstels | 1,8 HP | 2,5 HP | 1,8 HP | 2,5 HP | 4 pk | 7,5 HP | 1,8 HP | 2,5 HP | 4 pk | 7,5 HP |
| Max. debiet | 1,5 GPM | 2 GPM | 1,5 GPM | 2 GPM | 1,8 GPM | 3 GPM | 1,5 GPM | 2 GPM | 1,8 GPM | 3 GPM |
| Max. druk | 3000 psi | 3500 psi | 3000 psi | 3500 psi | 3500 psi | 3500 psi | 3000 psi | 3500 psi | 3500 psi | 3500 psi |
| Primaire verwarming | 10 kW enkel blok | 15 kW dubbel blok | 10 kW Enkel blok | 15 kW dubbel blok | 15 kW dubbel blok | 20 kW dubbel blok | 10 kW enkel blok | 15 kW dubbel blok | 15 kW dubbel blok | 20 kW dubbel blok |
| Pompformaat | 80 cc | 80 cc | ||||||||
| Max. slanglengte | 220 ft | 320 ft | 220 ft | 320 ft | 320 ft | 420 ft | 220 ft | 320 ft | 320 ft | 420 ft |
Nieuwe touchscreenbediening
Eenvoudigere controle en toegang tot informatie
De nieuwe, grotere interface biedt eenvoudige touchscreenbediening en maakt de Reactor gemakkelijk te bedienen. Alle noodzakelijke spuitinformatie en bediening staat op één scherm, waardoor het intuïtief en gemakkelijk te begrijpen is. Nieuwe instelmenu's bieden meer mogelijkheden dan ooit voor eigenaars en managers om de machine te optimaliseren voor hun bedrijfsbehoeften.
Onafhankelijke slangtemperaturen
De slangtemperaturen volgen de instelpunten voor materiaal A en B om uw spuitpatroon en materiaalopbrengst te optimaliseren
Inlaatmateriaal Intelligence
Zie snel de temperatuur, de druk en het resterende volume van A- en B-materiaal
Vloeistoftemperatuurinstelling A
- Vereenvoudigde bediening met slechts twee temperatuurinstelpunten
- Met onafhankelijk verwarmde slangen wordt het A-materiaal verwarmd tot uw exacte temperatuurinstelling
Gegarandeerde mengverhouding
Indien uitgerust met debietmeters, bekijkt u realtime mengverhoudingprestaties
Systeemmodi
Snel wisselen tussen Spray-, Jog- en Park-modus met één druk op de knop
Katalyst
Het Katalyst-logo verschijnt wanneer alle Katalyst-software en -hardware op het systeem geïnstalleerd zijn.
Automatische drukbalans
Reactor past automatisch de temperatuur aan om de vloeistofdruk en de opbrengst te optimaliseren
Cyclusteller
Met de nieuwe cyclusteller en afteltimer in Jog-modus is het eenvoudig om het systeem te spoelen en chemicaliën te wisselen
Elektronische drukregeling
- Elektronische drukregeling op alle elektrische modellen en op hydraulische Elite-modellen
Logbestand met opdrachten
- Sla een naam voor uw opdracht met uw Reactor-gegevens op
- Als "Logbestand voor opdrachten" is ingeschakeld, wordt de gebruiker gevraagd de naam van de laatste opdracht te gebruiken of een nieuwe naam voor een opdracht toe te voegen
- Rapporten met opdrachten in Reactor Connect beschikbaar
- Rapporten kunnen opdrachtgegevens combineren, zelfs als er op verschillende dagen en met verschillende Reactors is gespoten
De afgebeelde foto is van een Elite-model.
Reactor Connect
Bewaking op afstand is altijd binnen handbereik
Reactor Connect is ontworpen voor zowel spuiters als eigenaren/managers. Gebruik Reactor Connect om mengverhoudingen te volgen, waarschuwingen te ontvangen en gegevens te bekijken, rechtstreeks vanaf uw smartphone. Als gevolg daarvan kunnen eigenaren/managers vanaf elke locatie booreilanden bewaken, rapporten raadplegen, problemen oplossen en de bemanning snel weer aan het werk zetten.
Functies van de Reactor Connect-app

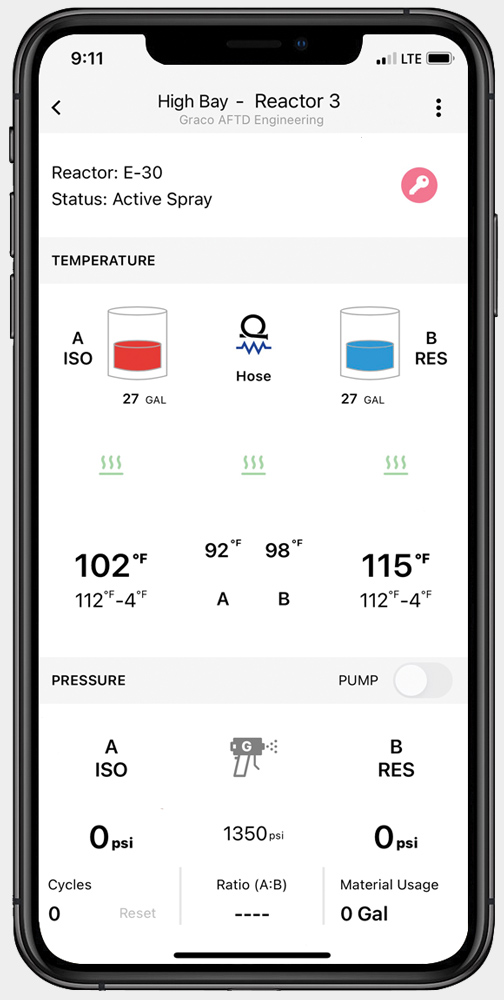

Reactor Connect-scherm
- Temperatuur en drukpunten aanpassen
- De niveaus van de vaten raadplegen
- De verwarmingszones in- en uitschakelen
- De cyclusteller voor materiaalverbruik bekijken en resetten
- Het systeem aan- en uitzetten
- Schakel pomp in en uit
- Schakel tussen Spray-, Park- en Jog-modus
- Bekijk de mengverhouding
DASHBOARD VOOR MEER SYSTEMEN
- Huidige Reactor-status
- Dagelijks "ingeschakelde" tijd
- Dagelijkse "spuit"tijd
- Dagelijks materiaalverbruik

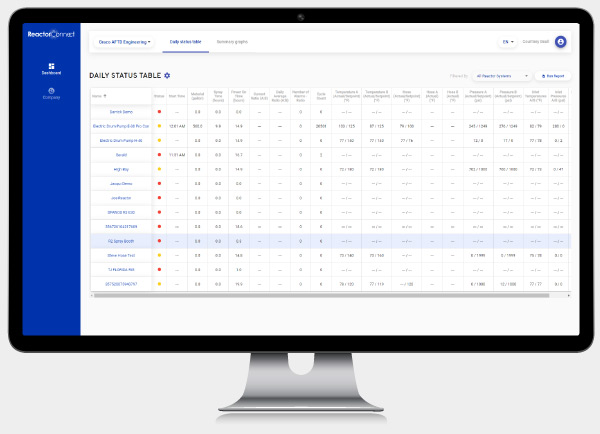

Functies op de Reactor Connect-website
Online interface
- Gebruikersaccounts, bedrijfsprofielen en gebruikers aanmaken
- Reactors aan uw accounts toewijzen
- Geavanceerde Reactoranalyse
- Toegang regelen
- Kaarten met gps-locaties
- Geautomatiseerde samenvattende rapporten
- Aangepaste rapportage

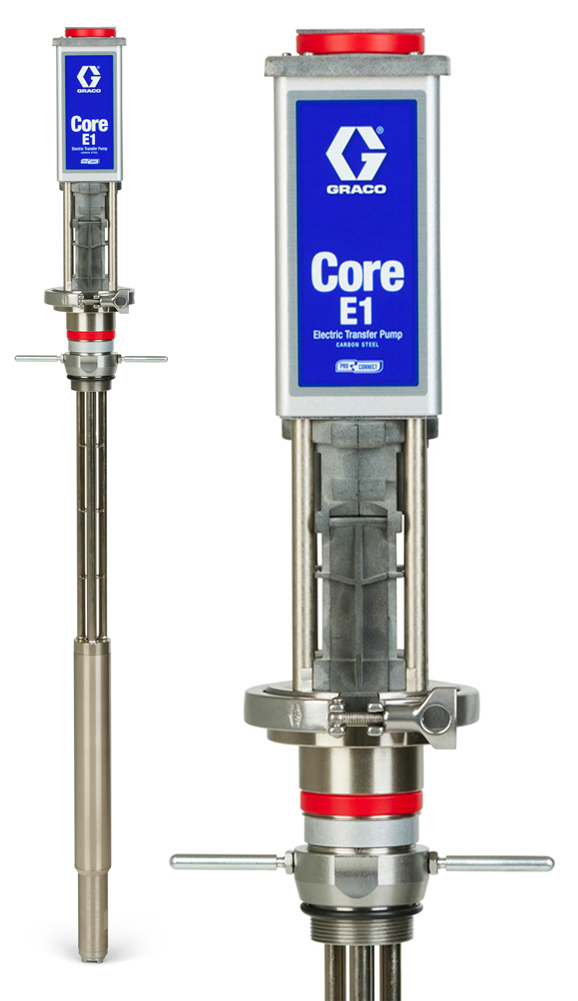

Elektrische Core-transferpompen
Krachtig, stil, slim
Regel uw debiet met Graco's revolutionaire NIEUWE Core elektrische transferpompen; ontworpen om de toevoer van materiaal te optimaliseren en de ongeplande uitval tot een minimum te beperken. De nieuwe elektrische pompen zijn stiller en goedkoper dan traditionele pneumatische pompen, en kunnen communiceren met de Reactor 3, zodat u over een volledig gekoppeld systeem beschikt.
NIEUW TOEVOERPOMP UITSCHAKELEN
Detecteert wanneer een vat leeg is en schakelt automatisch de transferpompen en het Reactor 3-doseerapparaat uit voordat er schade optreedt, zoals lucht die in het systeem terechtkomt en die de verhoudingen in gevaar kan brengen.
NIEUW SMART SUPPLY
De software bewaakt automatisch de inlaatdruk van de Reactor 3 en past deze aan om de materiaaltoevoer en de juiste houding te optimaliseren. Houdt de inlaatdruk tussen 80-200 psi en verhoogt zo nodig het vermogen naar de elektromotoren van de transferpomp. Ga voor Smart Supply bij gebruik van Core-pompen met een Reactor 3 Elite-model.
6 x stiller
De Core E1-pomp is tot 6x stiller dan pneumatische pompen. Dat is alsof u het geluid in uw installatie als van een motorfiets terugbrengt tot dat van een auto.

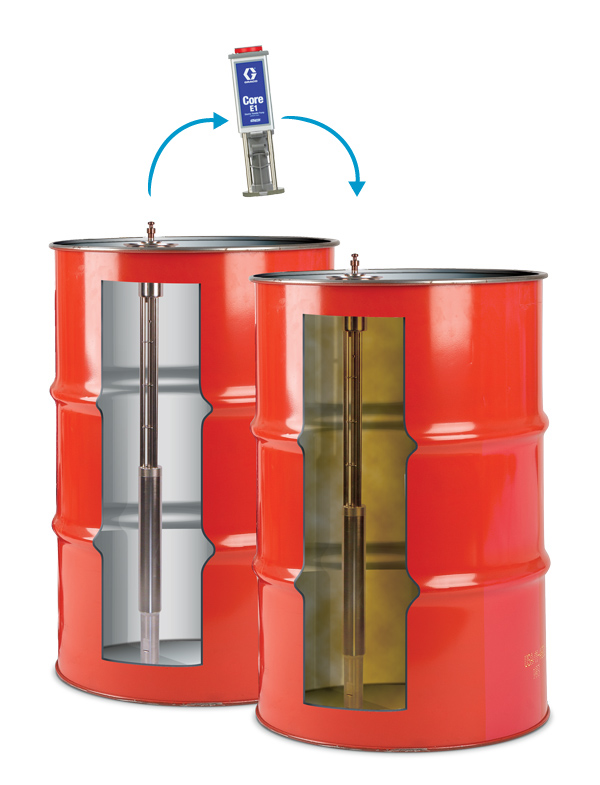

BEKIJK: De NIEUWE Core-transferpomp
Met onze exclusieve ProConnect-technologie kunt u de motor snel loskoppelen van de onderpomp en de pomp gemakkelijk van vat naar vat verplaatsen, zelfs in installaties met een lage plafondhoogte. Het is niet langer nodig om te betalen voor hogere installaties of om het vat te kantelen om de pomp te verwijderen. ProConnect is verkrijgbaar voor zowel Core- als T4-pompen.
TIP: Laat een extra onderpomp op uw installatie installeren om nog sneller en schoner van vaten te kunnen wisselen.
Aansluitingen gemakkelijk gelegd

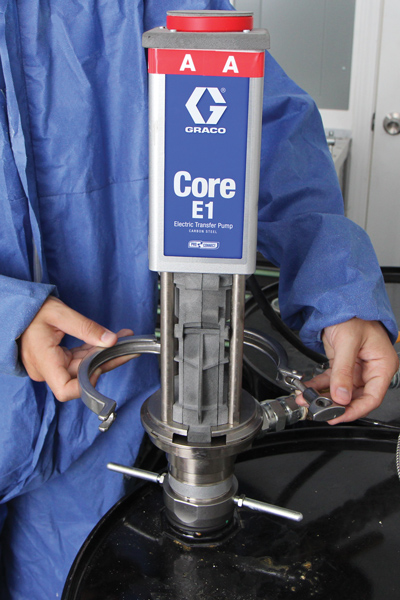

Uw motor op de onderpomp aansluiten is nu zo simpel als 1, 2, 3.

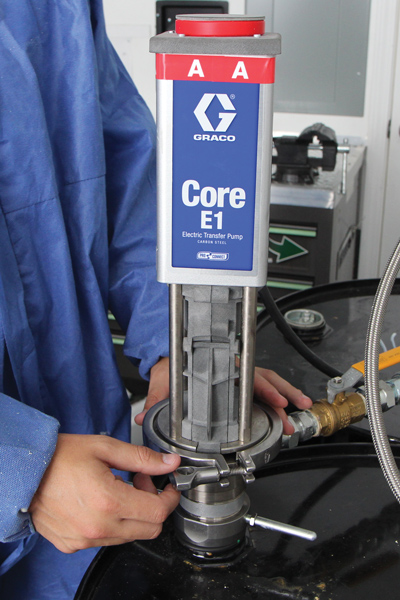

Stap 1: Maak de T-handgreep los
Stap 2: Open pompklem

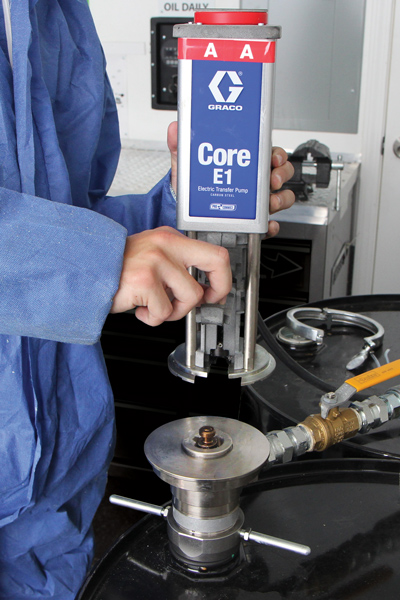

Stap 3: Schuif de elektrische motor om te verwijderen

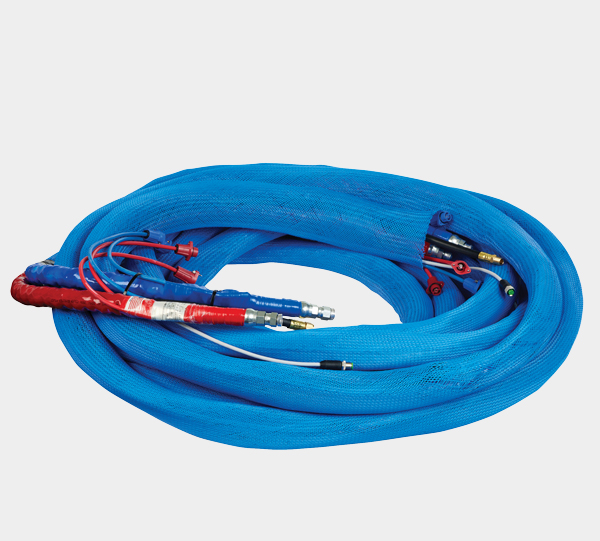

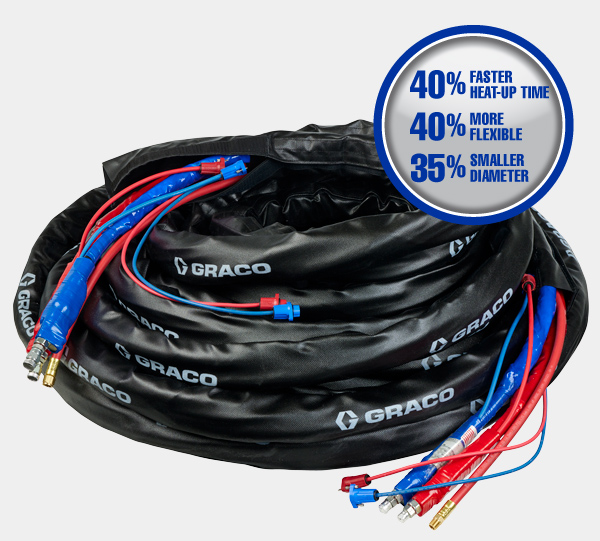

Xcelerator verwarmde slangen
Sneller opwarmen, lichter gewicht, verbeterde flexibiliteit
Graco's nieuwe Xcelerator verwarmde slangen geven u meer opties en controle dan ooit. Alle Xcelerator-slangen zijn ontworpen voor een volledig onafhankelijke temperatuurregeling van A en B. Dit zorgt voor een nauwkeuriger uitbalancering van de druk en een betere materiaalopbrengst. Nieuwe robuuste constructie zorgt voor langere levensduur en minder onderhoud.
Intern verwarmde slang, 100 ft
- Volledig onafhankelijke A- en B-temperatuurregeling
- Intern en extern verwarmde opties
- Intern verwarmde slangen zijn verkrijgbaar in lengtes van 50 ft en 100 ft:
Minimaliseert vloeistof- en elektrische verbindingen - Geoptimaliseerd voor de weerstandsregelmodus:
Vermindert onderhoud en problemen omdat er geen kabels of sensoren nodig zijn
Extern verwarmde slang, 50 ft
Nieuwe intern verwarmde slang
Kleinste, lichtste aansluitingen in de industrie
Dankzij het robuuste, compacte ontwerp kan het verwarmingselement bij elke slangverbinding in de vloeistofstroom geplaatst of verwijderd worden zonder veel groter of zwaarder te worden.
Verwarmingsdraad
Verwarmingsdraad bevindt zich in de binnendiameter van de slang voor direct materiaalcontact en snelle verwarming
Draadafdichting Moer/Afdichtingsring/O-ringen/Bussen
Deze onderdelen maken de overgang van de verwarmingsdraad uit de vloeistof mogelijk en zorgen voor een goede afdichting
Crimp Connector
Verbindt de verwarmingsdraad met de meeraderige draad waarmee de slangvoeding tussen slangverbindingen kan worden aangesloten
Slangverbindingen die lichtgewicht en robuust zijn. Ontworpen voor sterke, betrouwbare elektrische verbindingen en voorzien van een unieke sleutel om verkeerde verbindingen te voorkomen.
Klantervaringen
Waarom zou u een Reactor 3 kopen?
Geoptimaliseerde productiviteit en winstgevendheid
Sneller, lichter & gemakkelijker met systeemcommunicatie
Geautomatiseerde prestaties met de juiste mengverhouding
Verkooppunten
Zoek een erkende Graco-distributeur in uw buurt
Neem contact op met een expert
   |
