Graco-apparatuur helpt bij waterdicht maken van LEGOLAND Dubai

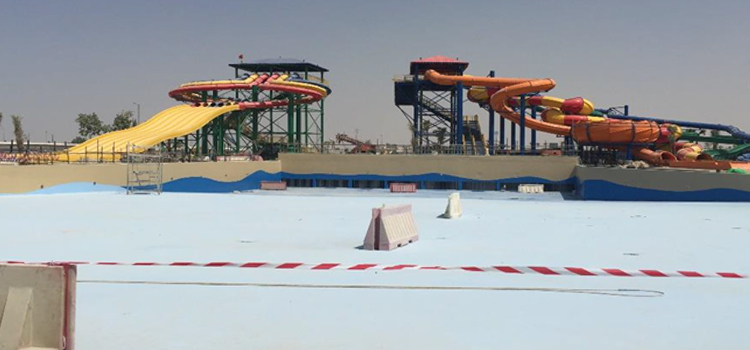

Er werd Graco-apparatuur ingezet om het oppervlak voor te bereiden en vervolgens een aantal verschillende coatings te spuiten op 22.000 m² beton in een nieuw pretpark in Dubai
LEGOLAND® Dubai en LEGOLAND® Water Park, allebei gelegen in Dubai Parks and Resorts, bieden naast meer dan 40 interactieve attracties en waterglijbanen ook minilanden waar meer dan 20 miljoen LEGO®-blokjes zijn gebruikt om 15.000 levensechte modellen te maken. Het complex opende de deuren op 31 oktober 2016 en werd daarmee het zevende LEGOLAND wereldwijd en het eerste in het Midden-Oosten.
Vier jaar later roetsjen de bezoekers nog steeds van de waterglijbanen, zoeken ze verkoeling in het golfbad en bouwen ze hun eigen LEGO-skylines. Het is dus moeilijk te bedenken hoe de plek eruitzag amper zes maanden voor de opening. Er was een enorme bedrijvigheid op de site toen 50.000 kg oplossing voor een duurzame en waterdichte afwerking werd gespoten op 22.000 m² beton.
Verschillende uitdagingen in de woestijn
Dit was geen gewone spuitklus. Het lokale klimaat zorgde voor unieke uitdagingen. Overdag piekten de temperaturen tot 52°C en sommige substraattemperaturen haalden wel 68°C. De vochtigheidsgraad bedroeg maar liefst 85%. De beruchte warme en droge shamalwind zette ‘s nachts enorme hoeveelheden zand af op de werf. Op sommige ochtenden moesten de arbeiders eerst zo’n 200 kg woestijnzand vegen en opzuigen voordat ze aan de slag konden gaan.
De grote omvang en de gecompliceerdheid van het complex zorgden ervoor dat sommige plekken heel moeilijk te bereiken waren. De spuitapparatuur kon niet altijd in de buurt worden geplaatst van de plekken die een coating moesten krijgen. De aannemer vond echter een complete oplossing in apparatuur die krachtig genoeg is voor extra lange vloeistofslangen (94-120 meter) om de dichtende primer en polyureacoating aan te brengen. Het was ook een heel drukke werf, met verschillende onderaannemers die elk hun eigen taken op schema wilden afwerken, wat regelmatig leidde tot verontreiniging op de site. Veel beton dat een coating moest krijgen, was onvoldoende voorbereid – of zelfs helemaal niet.
En alsof dat nog niet genoeg was, zouden de waterdichte coatings worden blootgesteld aan veel verschillende werkomstandigheden, van zout water tot ontzout water en drinkbaar water. Sommige plekken waren rechtstreeks blootgesteld aan zonlicht, andere zouden zich voortdurend onder water bevinden, en sommige zouden worden blootgesteld aan hydraulische krachten en erosie. In een zone zou kwetsbaar marien leven komen. En bovenop al deze uitdagingen was er de immer tikkende klok. Nog zes maanden te gaan… en de tijd dringt.
De lokale Graco-distributeur Deltachem werd omwille van zijn spuit- en coatingexpertise en -producten gevraagd om mee te stappen in dit project. Deltachem kon gelukkig de juiste Graco-apparatuur aanbieden om de verschillende voorbereidings- en spuitklussen op tijd en kwalitatief te klaren.
Uw eigen bedrijfsmerk op de juiste manier presenteren
Als Graco-distributeur moet u duidelijk aangeven dat u een ‘Geautoriseerde Graco-distributeur’ bent. Met de instructies in het Blue Book weet u precies hoe u dit op de juiste manier doet. Hieronder vindt u een kort overzicht van de belangrijkste regels.
1. Identiteitsnormen voor het merk
We hebben identiteitsnormen voor ons merk ontwikkeld voor een consistente en samenhangende uitstraling & beeldvorming en boodschap voor alle marketinginitiatieven wereldwijd. Het is belangrijk dat u de Graco-normen begrijpt en consequent toepast, van het logo, de kleuren en de typografie tot afbeeldingen en handelsmerken. Ga voor meer informatie naar www.graco.com/branding
2. Domeinnamen van websites
Distributeurs mogen de handelsmerken van Graco niet in domeinnamen voor distributeurs gebruiken. De handelsmerken van Graco mogen alleen in een URL worden gebruikt als ze integraal deel uitmaken van de websitestructuur. Als distributeurs domeinnamen gebruiken die hier niet aan voldoen, nemen we direct contact met hen op om het domein over te dragen.
Beton voorbereiden met Graco EcoQuip Vapour Abrasive-stralen
We zeiden het al, een groot deel van de 22.000 m² beton was slecht voorbereid om een coating te krijgen. De voorbereidingswerken liepen al toen Deltachem bij het project kwam, maar dit gebeurde met handmatig schuren – een traag, arbeidsintensief proces dat stofwolken veroorzaakte die de andere arbeiders niet echt op prijs konden stellen.
Met een naderende deadline en de oppervlaktevoorbereiding die achterstand opliep, ging Deltachem aan de slag met Graco’s EcoQuip Vapour Abrasive-straalsysteem. Vapour Abrasive-stralen genereert 92 procent minder stof in vergelijking met droogstralen en verbruikt ook veel minder water dan slurrystralen of andere natstraalmethodes. EcoQuip gebruikt minder media waardoor er minder afdekking en schoonmaak nodig is.
Coating met primer met het Graco XP70 airless meercomponentenspuittoestel
Om de primer op het beton te spuiten werd het XP70-spuittoestel van Graco gebruikt. Dit toestel heeft het grote voordeel dat het kan werken met slanglengtes tot 94 meter. Daardoor konden de operators gemakkelijk spuiten op afgelegen of moeilijk te bereiken plaatsen op de werf, terwijl de mengmachine op een afstand kon blijven draaien. Het betekende ook dat de grote vaten materiaal niet voortdurend door mankracht dichter bij de operator moesten worden verplaatst. De XP70 van Graco zorgde ervoor dat de primer met een verwerkingstijd van 10 minuten tijdig en met de juiste mengverhouding kon worden aangebracht. Dit was een aanzienlijke kostenbesparing voor de eigenaar, die geen financieel verlies had door materiaal dat uithardt in de verfvaten.
Polyurea aangebracht met Reactor-toestellen van Graco
De coating voor de 22.000 vierkante meter die waterdicht moest worden gemaakt, was polyurea geproduceerd door Voelkel Industrial Products (VIP). Na uitvoerige consultaties ter plaatse door het team van Graco, werd Deltachem aangeraden om Reactor 2 E-EXP2-toestellen, een XP-70 en een Reactor E10HP te bestellen voor de klus. Omdat het E10HP-toestel makkelijk te verplaatsen is, konden de operators kleine hoeveelheden polyurea met zich meenemen en het op moeilijk te bereiken plaatsen spuiten. De nieuwe Graco Reactor 2 is uitgerust met de nieuwste innovatie van Graco, een app (gratis te downloaden) waarmee gebruikers in real time aanpassingen kunnen doen met hun smartphone. De operators aan het einde van de 120 meter lange spuitslang konden zo de machine aan- en uitzetten, de pompen in- en uitschakelen of de pompinstellingen (zoals temperatuur en druk) wijzigen zonder te hoeven terugkeren naar de machine.
De Reactor App werd al snel onmisbaar voor de operators op de werf van LEGOLAND Dubai. Ze verloren geen tijd met heen en weer gaan naar het Reactor-toestel of hoefden geen instructies te roepen naar iemand bij het toestel om de parameters aan te passen. Met hun smartphone in de hand konden de operators alles zelf aanpassen en controleren. Een andere functie van de Reactor App die op prijs werd gesteld door de materiaalleverancier, was de mogelijkheid om de niveaus van de vaten in de toestellen te raadplegen, in real time vanuit hun kantoren in Duitsland en Dubai. Doordat ze het materiaalverbruik en de materiaalniveaus konden monitoren, was er steeds voldoende bevoorrading voor de operators op de werf.
Door een traag manueel proces te vervangen door het snelle Vapour Abrasive-stralen, werd het beton snel en efficiënt voorbereid voor de coating. De mobiliteit van EcoQuip was daarbij een extra voordeel, omdat het toestel makkelijk te verplaatsen was van plek tot plek.
Technische specificaties
Om zo goed mogelijk te voldoen aan de uiteenlopende vereisten van de verschillende substraten en werkomstandigheden in LEGOLAND Dubai, maakte coatingmateriaalleverancier Voelkel Industrial Products (VIP Coatings) gebruik van vier voegafdichtingsproducten, twee producten om beton te herstellen en voor te bereiden, twee primers, drie beschermende dichtingssystemen en twee deklagen, namelijk:
- Substraatvoorbereiding: Quick Prime S, Quick Prime SF, Quick Fill ME & NS
- Dichtingssystemen: Quick Seal MP 250 & PP350, Quick Spray Industrial & Industrial W
- Vloersystemen: Quick Coat PU en Quick Floor 500
Apparatuurleverancier Deltachem leverde de volgende aanbrengapparatuur:
- Graco Reactor 2 E-XP2
- Graco Reactor E10HP
- Graco Fusion-pistool met luchtreiniging en 4242-mengkamer en een ronde spuittip
- Graco XP70 airless meercomponentenspuittoestel
- Graco EcoQuip 2 Vapour Abrasive-straaltoestel voor oppervlaktevoorbereiding.
Ondanks de enorme uitdagingen en het zeer strakke schema waren alle subprojecten op tijd klaar en was de klant tevreden. LEGOLAND Dubai werd zelfs een referentieproject in het Midden-Oosten voor het gebruik van polyurea. Kort na afloop van dit project gingen de aannemers aan de slag bij het Meydan Crystal Lagoon in Dubai, een enorm bassin van 40.000 vierkante meter afgedicht met polyurea.
