En lösning för olika färger och recept för sprutning

Arctic, ett rumänskt företag som tillverkar elektriska apparater, bland annatkylskåp och tvättmaskiner, letade efter en automatisk lösning för att måla fler än 27 typer av delar med två olika färger och recept.

Arctic använder en ytbehandlingsfärg med två komponenter från Akzo Nobel. Färgen måste förtunnas för att kunna appliceras korrekt på en plastyta med en 25 µm film.

Förhållandet som rekommenderades av tillverkaren var 7:1 för färg med härdare och 2:1 om man tar (A+B):C, volym C är större än B. Arctic brukade applicera detta med en låg utmatning på 100 ml/min. per pistol. För att blanda i förtunningen använde de Gracos ProMix 2KS-station och blandade A+C med förhållandet 10:1. Men i det här fallet var det svårt att mäta komponent B.


Ett recept för (A+B):C

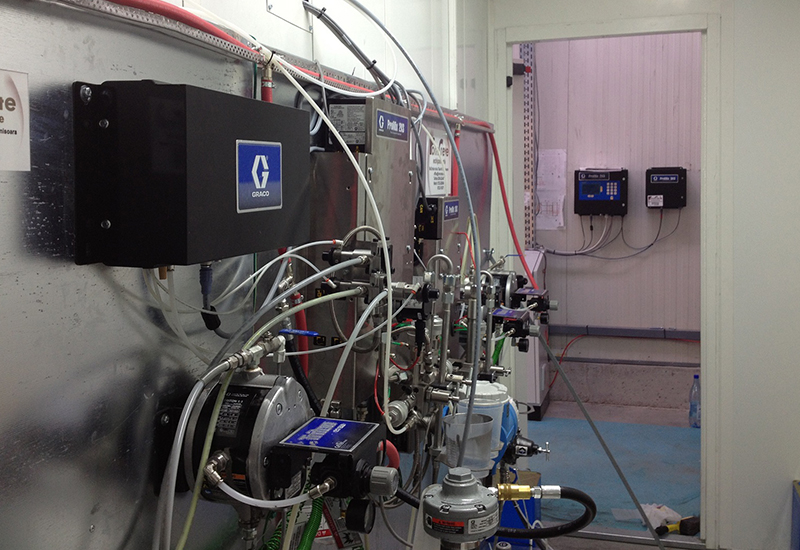

För att undvika mänskliga misstag i blandningsprocessen och för att undvika att blanda komponent A med C (förtunnare) och därefter blandning med komponent B, föreslog den lokala Graco-distributören, SC Romcrete Echipamente SRL, en automatisk trekomponentsinstallation. Den implementerade lösningen har en självlärande robot som matas av en trekomponentsfärglinje och fungerar med en transportör och härdugn. Graco ProMix 3KS-stationen arbetar med lågt tryck med Graco Triton-pumpar för alla komponenter, även för rengöringslösningsmedel.

För en låg volym av komponent B användes en Corriolis 1/8 flödesmätare med hög upplösning. Resultatet blev ett recept för färg A:B i förhållandet 7:1 och ett recept för (A+B):C i förhållandet 2:1. Med en konventionell färgsprutpistol för hög produktion och bra finfördelning ökade flödet till 150 ml/min vid robotens fulla hastighet. För att undvika pulsering vid pistolen vid pumpbyte till komponent C, placeras en vätskeregulator av den blandade produkten på robotarmarna nära pistolen med en 5-meters slang.

När viskositeten för den blandade komponenten testades var resultaten som förväntat: inga fel inträffade under blandningsprocessen och förhållandet hade en tolerans lägre än 5 %.
