Reactor 3
스프레이 폼 & 폴리우레아 프로포셔너
Reactor 3
드럼에서 건까지 완전히 연결됨
최첨단 스프레이 폼 및 폴리우레아 프로포셔너를 장착한 뉴 Reactor 3로 장비를 업그레이드하세요. 스마트 드럼-건 연동 시스템으로 Reactor 3는 분사 매개변수를 최적화하고, 완벽한 비율 일관성을 보장하며, 작업 흐름을 단순화합니다. 전기식과 유압식 모델 모두 사용 가능하며, 모든 응용 분야를 쉽게 처리할 수 있도록 설계되었습니다. 가장 쉬운 시작, 작동 및 유지 보수를 경험하면서 스프레이 성능을 한 차원 높여보세요.
최신 Reactor 3 프로포셔너
Reactor 3 유압: Reactor 3와 동일한 고급 기능, 그 이상의 기능...
✓ 엘리트 모델용 전자 압력 제어
✓ 다이렉트 드라이브 유압 펌프✓ 작업 로그 이름 지정 & 보고✓ 게이트웨이 I/O 통신
Graco의 Reactor 3 유압 프로포셔너는 유압 리액터의 강력한 기존 성능 & 을 기반으로 하며, 이제 전기 Reactor 3 플랫폼의 고급 기능을 통합했습니다. 건설 현장용으로 설계되어 지붕 작업, 주거 및 상업용 프로젝트는 물론 공장 내 OEM 적용에도 적합하며, 탁월한 성능, 내구성, 수익성을 제공합니다
자동 비율 성능
Reactor 3 시스템에서는 드럼에서 건까지 모든 구성요소가 완전히 연결될 수 있습니다. Graco의 전동 Reactor 3는 모든 구성 요소와 연동되어 비율 제어, 자재 공급, 온도 조절을 정밀하게 수행하며… 이를 통해 최상의 성능을 발휘하고 결과의 편차나 건강에 대한 위험을 최소화합니다.
더 빠르고, 더 가볍고 & 더 쉽게
Reactor 3 시스템은 함께 작업하기에 이상적입니다. 적은 노력으로 더 많은 작업을 완료할 수 있습니다. 터치스크린으로 쉬운 작동과 모니터링이 가능합니다. Reactor의 무게, 크기 및 전력 요구사항이 감소되어 필요한 곳으로 전체 장비를 쉽게 이동할 수 있습니다.
최적화된 생산성과 수익성
Reactor 3를 사용하면 생산성을 최적화하고 불필요한 폐기물을 줄여 일관된 고수율을 얻을 수 있습니다. 더 작은 발전기, 압축기 및 장비로 초기 투자 비용을 줄이세요. 원격 제어 및 모니터링, 빠른 펌프 교체와 작업 중 가동 중단 시간 단축으로 상당한 생산성 향상을 누릴 수 있습니다.
완벽한 Reactor 3 시스템
세계 최첨단 스프레이 폼 및 폴리우레아 시스템
코어 이송 펌프
공급되는 재료를 최적화하고 작업 중단 시간을 최소화하도록 설계되었습니다. 일반적인 공압 펌프보다 더 조용하고 동시에 리액터 3와 통신할 수 있어 완벽하게 연결된 시스템을 만들 수 있습니다.
Reactor 3액형 장비

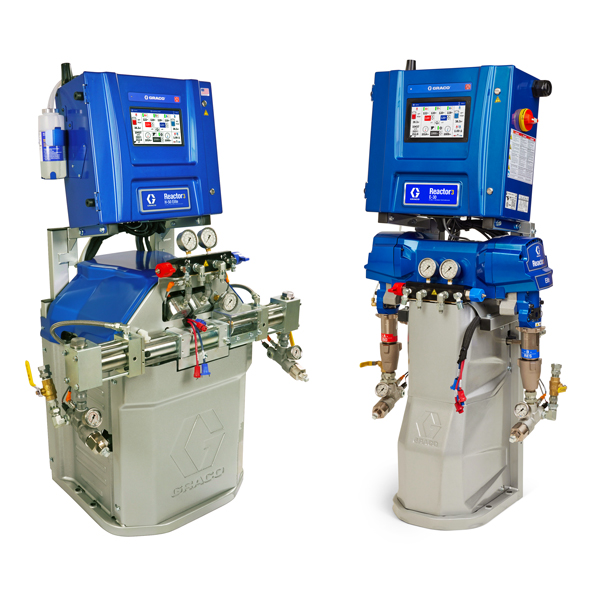

전기 및 유압 옵션으로 제공되는 Reactor 3 프로포셔너는 전체 시스템과 통신하여 작동을 간소화하고 성능을 향상시키며 유지 보수를 줄입니다. 조용하고 효율적인 시스템을 찾든, 고출력 애플리케이션을 처리할 수 있는 제품을 찾든, 이제 모든 작업에 맞는 프로포셔너가 있습니다.
Reactor Connect
Reactor Connect로 시스템을 제어하여 생산성을 개선합니다. 건에서 바로 리액터에 액세스할 수 있습니다. 프로포셔너를 모니터링하여 조정하고 중단 없이 분무할 수 있습니다. 번거롭지 않습니다. 즉, 주어진 시간에 더 많은 일을 하고 작업 중단 시간을 줄이고 수율을 개선할 수 있습니다.
Xcelerator 가열 호스
내부 또는 외부 가열 호스가 독립적으로 온도를 제어합니다. 내부 가열 호스는 가열 시간이 40% 더 빠르고, 40% 이상 더 유연하며, 호스 직경이 35% 더 작습니다. 즉, 기존의 외부 가열 호스보다 더 가볍고 사용하기 편합니다. 내부 가열 호스는 이제 50ft(약 15m) 및 100ft(약 30m) 길이로 제공되어 무게 및 유체 연결을 최소화합니다.
Reactor 3를 위한 katalyst 제어
비율이 달라지는 문제의 가장 큰 원인을 없애 드립니다
리액터 3의 새로운 소프트웨어인 Katalyst는 가장 높은 수준의 시스템 인텔리전스를 제공하여 스프레이를 최적화하고, 비율 문제를 없애고, 수율을 개선하여 매번 뛰어난 결과를 제공하도록 돕습니다.
이슈: 유체 흐름 내 에어
KATALYST: 재료가 부족한 경우 자동으로 시스템을 종료하여 공기가 유체 시스템으로 유입되는 것을 방지합니다.
이슈: 리액터에 적절한 재료 공급
KATALYST: 펌프에 공급되는 전력을 자동으로 조절하여 리액터에 항상 가장 적절한 양의 재료가 공급됩니다. 예를 들어 차가운 재료로 인한 공급 문제가 발생하지 않도록 합니다.
드럼에서 건까지 완벽하게 연결된 유일한 시스템
Katalyst 시스템 인텔리전스를 활성화하려면 Core Transfer Pumps가 장착된 Reactor 3 엘리트 모델이 필요합니다. 표준 및 프로 모델은 하드웨어 업그레이드를 통해 Katalyst 시스템 인텔리전스를 활성화할 수 있습니다.
Reactor 3 전기식의 특징
Reactor 3 E-30 Elite 모델
새로운 ISO 윤활 펌프
- 연동식 펌프가 장착된 활성 ISO 윤활 시스템
- 자동 시간 순환으로 TSL 수명 개선
- 줄어든 유지 관리 작업(체크 밸브 없음)
- 더 커져 쉽게 교체할 수 있는 새로운 ISO 윤활유 병
새로운 유체 매니폴드
더 쉽게 돌리고 더 정밀하게 제어하기 위해 측면 장착형 유체 밸브로 새롭게 설계됨
새로운 유입구 필터
- 유지 관리가 쉬운 새로운 설계
- 2배 더 커진 필터 면적
- 더욱 정확한 온도 판독을 위한 별도의 온도 및 압력 센서
Reactor Connect
- 셀룰러 연결을 통한 실시간 대시보드 및 보고서
- 개선된 셀룰러 안테나
- 새로운 GPS 안테나
- Reactor Connect에서 사용 가능한 GPS 위치
새로운 터치스크린 고급 디스플레이 모듈(ADM)
- 새로운 대형 터치스크린 인터페이스
- 직관적인 작동 및 탐색
- 하나의 화면에서 모든 스프레이 작동
새로운 독립적 호스 제어
- 압력 균형 개선을 위해 A 및 B 재료를 다른 온도로 제어
- 수율 최적화
새로운 첨단 전기 설계
- 압력/흐름 성능 개선을 위한 브러시리스 모터
- 독립적인 호스 가열을 위한 새로운 온도 제어반
- 전압 간 쉬운 변경을 위한 전압 점퍼
- 오류 방지 어셈블리를 위해 견고한 UL Listed 전기 호스 커넥터가 컬러 코딩되어 있고 키가 지정되어 있음
- 독점적인 새로운 리액터 3: ADM 엔진 진단을 위해 티어 4 엔진과 연결
줄어든 크기
- 공간 면적이 줄어 장비를 위한 여유 공간 추가 제공
- 소형 디자인으로 유량계 및 호스 연결부가 장비 내에서 손상되지 않도록 보호

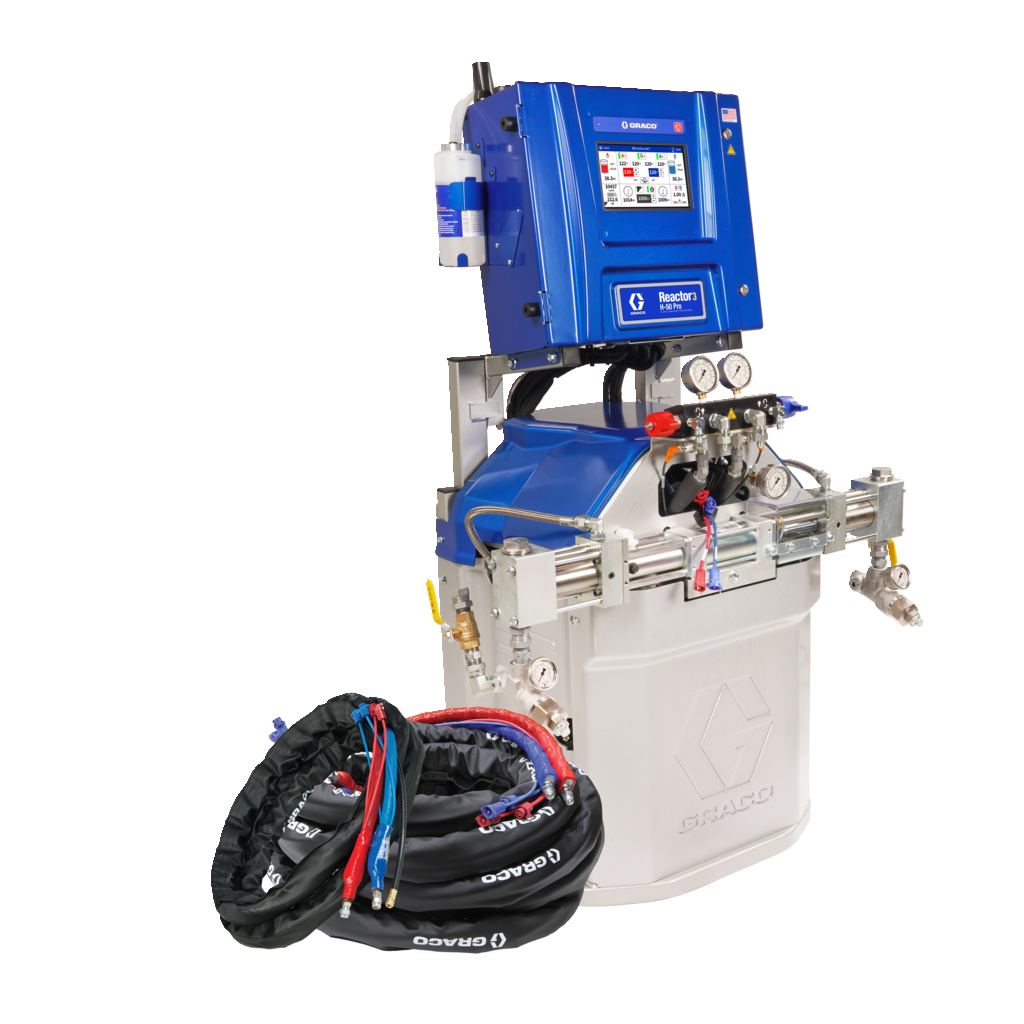

Reactor 3 유압식의 특징
Reactor 3 H-30 엘리트 모델
직접 구동 유압 펌프
- 단순화된 견고한 설계로 플라이 휠 및 벨트 시스템을 제거하여 유지보수를 줄입니다
- 더 작은 콤팩트한 발자국
- 저소음
수평 펌프 제품군
- 체적식 하부 피스톤 펌프
- 쉬운 정비
- 긴 수명
- 부드러운 전환과 분무 패턴
- 비1:1 디스펜싱을 위한 여러 펌프 크기
유압식 냉각 시스템
- 오일 수명을 연장하기 위해 최적의 오일 온도를 유지하는 강력한 팬
Reactor Connect
- 셀룰러 연결을 통한 실시간 대시보드 및 보고서
- 개선된 셀룰러 안테나
- 새로운 GPS 안테나
- Reactor Connect에서 사용 가능한 GPS 위치
- 작업 이름과 보고
새로운 터치스크린 고급 디스플레이 모듈(ADM)
- 새로운 대형 터치스크린 인터페이스
- 직관적인 조작 및 탐색
- 하나의 화면에서 모든 스프레이 작동
- 전자 압력 제어(엘리트 모델)
새로운 독립적 호스 제어
- 압력 균형 개선을 위해 A 및 B 재료를 다른 온도로 제어 수율 최적화
타원형 기어 유량계
- 유체 비율 확인
- ADM 및 Reactor Connect에 실시간 비율 데이터를 표시합니다.
- 광범위한 유체 점도 범위에 정확함
컴팩트한 설치 면적 프레임 디자인
- 공간 면적이 줄어 장비를 위한 여유 공간 추가 제공
- 컴팩트한 디자인으로 유량계 및 호스 연결부가 손상되지 않도록 보호
R3 하이브리드 히터
- 견고한 난방 설계
- 재료를 빠르고 효율적으로 가열합니다
- 온도 설정 지점을 최대 유량으로 유지합니다
어떤 시스템이 필요하십니까?
가장 잘 맞는 Reactor 3 모델을 선택해 보세요
 |
 표준 |
 Pro |
 Elite |
|
| 특징 | ||||
| 터치스크린 ADM | ✓ | ✓ | ✓ | |
| 브러시리스 모터 (전기식 전용) | ✓ | ✓ | ✓ | |
| 액티브 ISO 윤활 펌프 (전기식 전용) | ✓ | ✓ | ✓ | |
| USB를 사용하여 데이터 다운로드 | ✓ | ✓ | ✓ | |
| 단순한 유입구 필터(Y-스트레이너) | ✓ | |||
| 쉽게 접근할 수 있는 대형 유입구 필터 | ✓ | ✓ | ||
| 소형 재순환 밸브 | ✓ | |||
| 대형 재순환 밸브 | ✓ | ✓ | ||
| 더 커진 히터 옵션 | ✓ | ✓ | ||
| Reactor Connect 셀 모듈 | ✓ | ✓ | ||
| 드럼 수위 딥스틱 | ✓ | ✓ | ||
| Katalyst 전체 시스템 제어 | ✓ | |||
| 혼합비 보장 | ✓ | |||
| 유입구 온도 & 압력 센서 | ✓ | |||
| 발전기 대시보드 | ✓ | |||
| 코어 이송 펌프에 최적화됨 | ✓ | |||
| 전자 압력 제어 (유압식 전용) | ✓ | |||
| 소프트웨어 | ||||
| 독립적인 A & B 호스 가열 | ✓ | ✓ | ✓ | |
| 저항 제어 모드 | ✓ | ✓ | ✓ | |
| 자동 압력 균형 | ✓ | ✓ | ||
| 전력 관리 | ✓ | ✓ | ||
| 셀룰러를 통해 자동 소프트웨어 업데이트 | ✓ | ✓ | ||
| 스마트 제어 (전기식 전용) | ✓ | |||
| 스마트 공급 | ✓ | |||
| 게이트웨이 I/O | ✓ | ✓ | ✓ | |
| 작업 로그 추적 | ✓ | ✓ | ||
| 구성 요소 | ||||
| 외부 가열(EH) 호스 패키지 구입 가능 | 예 | 예 | 예 | |
| 내부 가열(IH) 호스 패키지 구입 가능 | 예 | 예 | 예 | |
| 휩 호스 길이 | EH 패키지의 10 ft, IH 패키지의 20 ft |
EH 패키지의 10 ft, IH 패키지의 20 ft |
20 ft | |
| 단일 가열 호스 패키지 | 1 x 50ft(약 15m) EH 또는 IH 패키지 | 1 x 50ft(약 15m) EH 또는 IH 패키지 | 1 x 50ft(약 15m) EH 또는 IH 패키지 | |
| 다중 가열 호스 패키지 (전기식 전용) | 4 x 50 ft EH 패키지, 2 x 100 ft IH 패키지 | 4 x 50 ft EH 패키지, 2 x 100 ft IH 패키지 | 4 x 50 ft EH 패키지, 2 x 100 ft IH 패키지 | |
| 다중 가열식 호스 패키지 (유압식 전용) | H-30/H-XP2: 4 x 50 ft EH 패키지 H-50/H-XP3: 6 x 50 ft EH 패키지 H-30/H-XP2: 2 x 100 ft IH 패키지 H-50/H-XP3: 3 x 100 ft IH 패키지 |
H-30/H-XP2: 4 x 50 ft EH 패키지 H-50/H-XP3: 6 x 50 ft EH 패키지 H-30/H-XP2: 2 x 100 ft IH 패키지 H-50/H-XP3: 3 x 100 ft IH 패키지 |
||
| 코어 펌프가 포함된 패키지 구입 가능 | 아니요 | 아니요 | 예 | |
보기: Reactor 3 모델 선택 방법
스프레이 폼 옵션
표준 |
Pro |
Elite |
||||||||||||||||
| 리액터 3 모델 | E-20 | E-30 | E-20 | E-30 | H-30 | H-50 | E-20 | E-30 | H-30 | H-50 | ||||||||
| 모터 | 1.8 HP | 2.5 HP | 1.8 HP | 2.5 HP | 4 HP | 7.5 HP | 1.8 HP | 2.5 HP | 4 HP | 7.5 HP | ||||||||
| 최대 유량 | 2 GPM | 3 GPM | 2 GPM | 3 GPM | 30 lbs/min | 54 lbs/min | 2 GPM | 3 GPM | 30 lbs/min | 54 lbs/min | ||||||||
| 최대 압력 | 2000 psi | 2000 psi | 2000 psi | 2000 psi | 2000 psi | |||||||||||||
| 1차 가열 | 7 kw 싱글 블록 | 10 kW 싱글 블록 | 7 kw 싱글 블록 | 10 kW 싱글 블록 | 10kw 싱글 블록 | 15 kW 듀얼 블록 | 15 kW 듀얼 블록 | 20 kW 듀얼 블록 | 10 kw 싱글 블록 | 15 kW 듀얼 블록 | 15 kW 듀얼 블록 | 20 kW 듀얼 블록 | ||||||
| 펌프 크기 | 140 cc | 140 cc | ||||||||||||||||
| 최대 호스 길이 | 220 ft | 320 ft | 220 ft | 320 ft | 320 ft | 420 ft | 220 ft | 320 ft | 320 ft | 420 ft | ||||||||
폴리우레아 옵션
표준 |
Pro |
Elite |
||||||||
| 리액터 3 모델 | E-XP1 | E-XP2 | E-XP1 | E-XP2 | H-XP2 | H-XP3 | E-XP1 | E-XP2 | H-XP2 | H-XP3 |
| 브러시리스 모터 | 1.8 HP | 2.5 HP | 1.8 HP | 2.5 HP | 4 HP | 7.5 HP | 1.8 HP | 2.5 HP | 4 HP | 7.5 HP |
| 최대 유량 | 1.5 GPM | 2 GPM | 1.5 GPM | 2 GPM | 1.8 GPM | 3 GPM | 1.5 GPM | 2 GPM | 1.8 GPM | 3 GPM |
| 최대 압력 | 3000 psi | 3500 psi | 3000 psi | 3500 psi | 3500 psi | 3500 psi | 3000 psi | 3500 psi | 3500 psi | 3500 psi |
| 1차 가열 | 10 kW 싱글 블록 | 15 kW 듀얼 블록 | 10 kW 싱글 블록 | 15 kW 듀얼 블록 | 15 kW 듀얼 블록 | 20 kW 듀얼 블록 | 10 kW 싱글 블록 | 15 kW 듀얼 블록 | 15 kW 듀얼 블록 | 20 kW 듀얼 블록 |
| 펌프 크기 | 80cc | 80cc | ||||||||
| 최대 호스 길이 | 220 ft | 320 ft | 220 ft | 320 ft | 320 ft | 420 ft | 220 ft | 320 ft | 320 ft | 420 ft |
새로운 터치스크린 제어
더 쉬운 제어 및 정보 접근
더 커진 새로운 인터페이스에서는 터치스크린을 통해 간단하게 조작할 수 있어 리액터를 쉽게 작동할 수 있습니다. 하나의 화면에서 필요한 모든 스프레이 정보 및 제어가 가능해 손쉽게 직관적으로 이해할 수 있습니다. 새로운 설정 메뉴는 그 어느 때보다 더 많은 제어 기능을 제공하여 소유자 및 관리자가 비즈니스 필요에 맞춰 기계를 최적화할 수 있습니다.
독립적인 호스 온도
호스 온도는 스프레이 패턴을 최적화하고 재료 수율을 최대화하는 데 도움이 되도록 A 와 B 재료 설정값을 따릅니다
유입구 재료 정보
남아 있는 A 와 B 재료의 온도, 압력 및 부피를 신속하게 파악
유체 온도 설정값
- 단 두 개의 온도 설정값으로 간소화된 작동
- 독립적인 가열 호스를 사용하여 A 재료가 정확한 온도 설정값으로 가열됨
혼합비 보장
유량계가 장착된 경우 실시간 비율 성능 확인 가능
시스템 모드
버튼을 터치하기만 하면 스프레이, 조그 및 보류 모드 간에서 빠르게 변경 가능
Katalyst
시스템에 모든 Katalyst 소프트웨어가 활성화되고 하드웨어가 설치되면 Katalyst 로고가 표시됩니다
자동 압력 균형
리액터가 온도를 자동으로 조절하여 유체 압력을 최적화하고 수율을 최대화함
사이클 카운터
새로운 조그 모드 사이클 카운터 및 카운트다운 타이머는 시스템 세척 및 화학 물질 간 전환을 용이하게 합니다
전자식 압력 제어
- 모든 전기식 모델과 엘리트 유압식 모델의 전자 압력 제어
작업 로그
- Reactor 데이터와 함께 작업명 저장
- "작업 로그"가 활성화되면 사용자는 마지막 작업명을 사용하거나 새 작업명을 추가하라는 메시지를 받게 됩니다
- Reactor Connect 작업 보고서 이용 가능
- 보고서는 작업이 다른 날짜와 다른 Reactor로 분사되었더라도 작업 데이터를 결합할 수 있습니다
사진: Elite 모델
Reactor Connect
항상 가능한 원격 모니터링
Reactor Connect는 도장 작업자 및 소유자/관리자 모두를 위해 설계되었습니다. Reactor Connect를 사용하면 스마트폰에서 직접 비율을 추적하고, 경고를 받고, 데이터를 볼 수 있습니다. 그 결과, 소유주/관리자는 어디에서든 장비를 모니터링하고, 보고서에 접근하며, 문제를 해결하고, 작업 인력을 신속하게 다시 업무에 복귀시킬 수 있습니다.
REACTOR CONNECT 앱의 특징
REACTOR CONNECT 화면
- 온도 및 압력점 조절
- 드럼 레벨 보기
- 히팅 존 작동/정지
- 사이클 카운터/재료 사용 및 보기 및 재설정
- 시스템 켜기/끄기
- 펌프 켜기/끄기
- 스프레이, 보류, 조그 모드 간에 전환
- 비율 보기
다중 시스템 대시보드
- 현재 Reactor 상태
- 일간 "전원 가동" 시간
- 일간 "스프레이" 시간
- 일일 재료 사용량

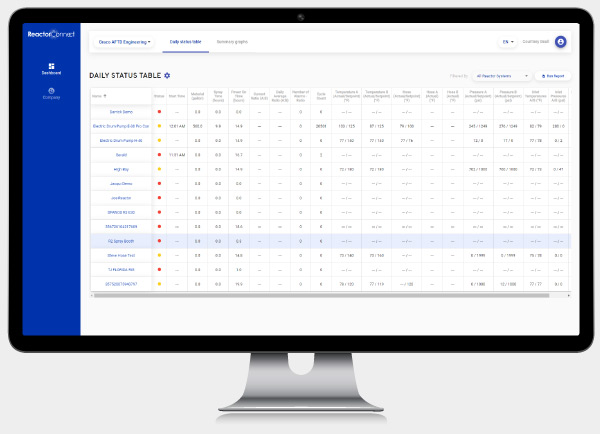

REACTOR CONNECT 웹사이트의 특징
온라인 인터페이스
- 사용자 계정, 회사 프로필 및 사용자 만들기
- 계정에 리액터 할당
- 고급 Reactor Analytics
- 액세스 권한 제어
- GPS 위치 맵
- 자동화된 요약 보고서
- 맞춤화된 보고

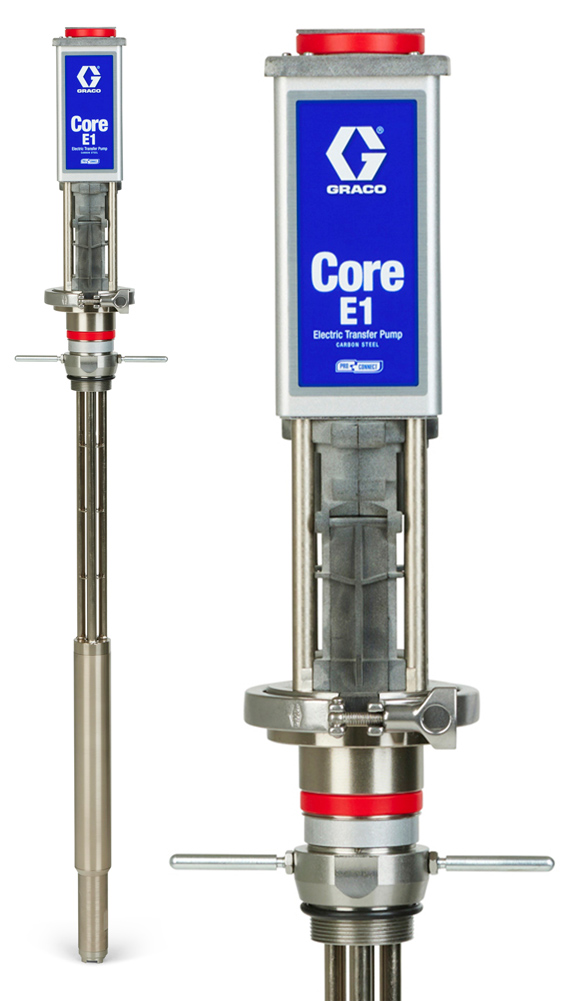

코어 전기식 이송 펌프
강력하지만 조용하고 스마트하게
Graco의 혁신적인 신작 코어 전기 이송 펌프를 사용하여 유량을 확인해보십시오. 재료 공급을 최적화하고 중단 시간을 최소화하도록 설계되었습니다. 전형적인 공압 펌프보다 소음이 적고 가동 비용이 저렴한 신작 전기 펌프는 Reactor 3와 통신하여 완전 연결 시스템을 제공합니다.
새로운 공급 펌프 종료
드럼이 비는 경우를 감지하여 시스템 내로 공기 유입 및 비율을 손상시킬 수 있는 이송 펌프와 리액터 3 프로포셔너를 자동으로 종료합니다.
새로운 스마트 공급
소프트웨어가 리액터 3 프로포셔너 유입구 압력을 자동으로 모니터링 및 조절하여 재료 공급을 최적화하고 비율을 정확하게 맞춰 작동합니다. 유입구 압력을 80~200psi로 유지하여 필요한 경우 이송 펌프의 전기 모터에 대한 출력을 높입니다. Reactor 3 Elite 모델에 코어 펌프를 사용하는 경우 스마트 공급이 가능합니다.
6배 더 조용하게
Core E1 펌프는 공압식 펌프보다 최대 6배 더 조용합니다. 이는 장비의 소음이 오토바이 수준에서 자동차 수준으로 줄어드는 것과 같습니다.
보기: 신형 코어 이송 펌프

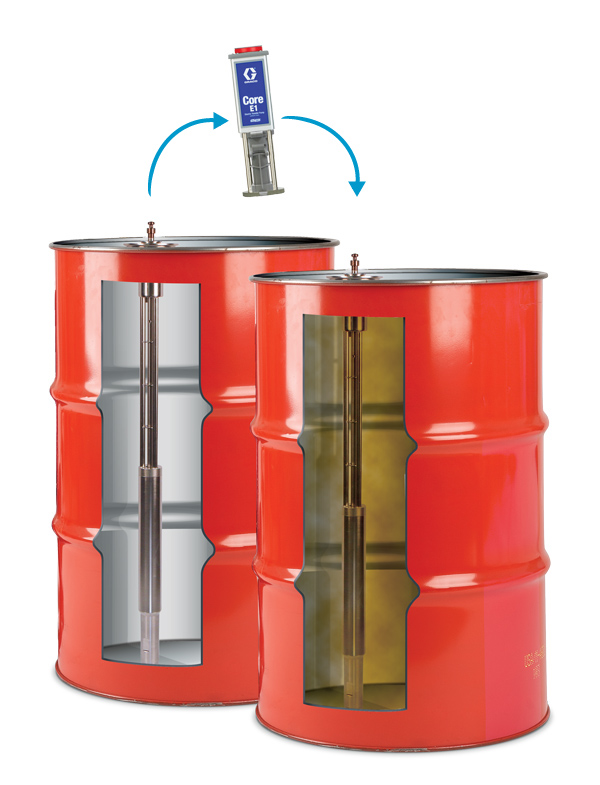

독점 ProConnect 기술을 사용하면 펌프 하부에서 모터를 재빨리 분리한 다음 펌프를 드럼에서 드럼으로 쉽게 이동할 수 있는데, 천장 높이가 낮아도 괜찮습니다. 더 키가 큰 장비를 구입하기 위해 비용을 지불하거나 펌프를 분리하기 위해 드럼을 기울일 필요가 더 이상 없습니다. ProConnect는 코어 펌프와 T4 펌프 모두에서 제공됩니다.
팁: 장비에 추가 펌프를 더 낮게 설치하면 드럼을 더 빠르고 깨끗하게 변경할 수 있습니다.

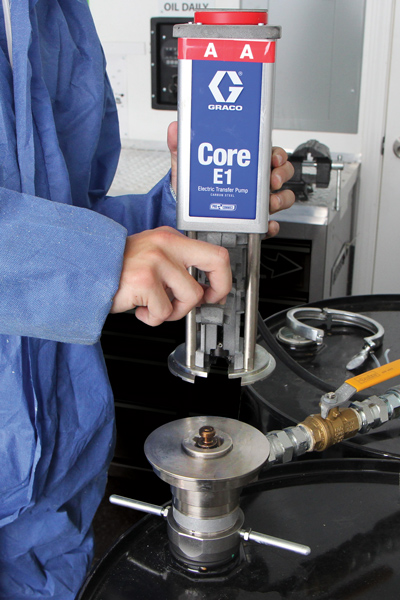

간단한 연결
1, 2, 3단계를 거쳐 쉽게 모터를 하부에 연결할 수 있습니다.

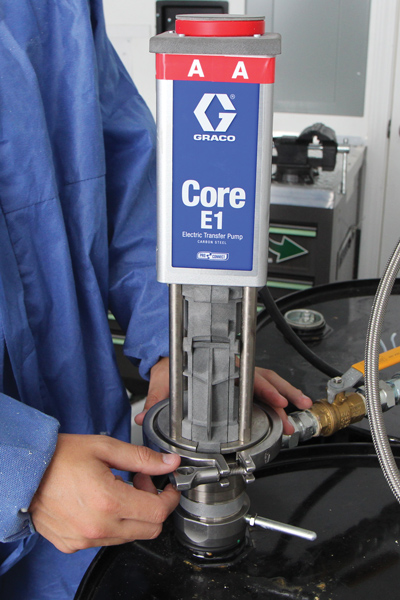

1단계: T자형 핸들 풀기

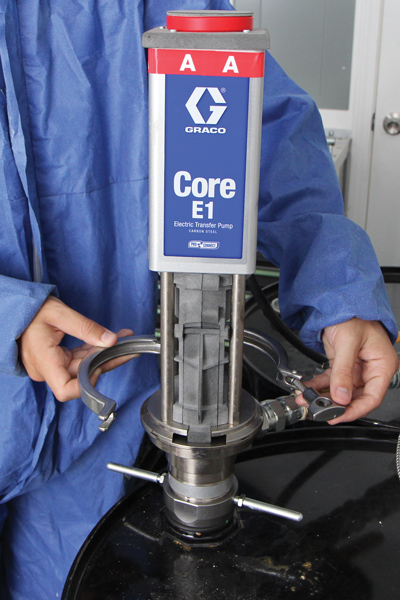

2단계: 펌프 클램프 열기
3단계: 전기 모터를 밀어 분리
Xcelerator 가열 호스
더 빠르게 가열하고, 더 가볍게, 더 유연하게
Graco의 새로운 Xcelerator 가열 호스는 그 어느 때보다 더 많은 옵션 및 제어 기능을 제공합니다. 모든 Xcelerator 호스는 완전히 독립적인 A 및 B 온도 제어 기능을 제공하도록 설계되었습니다. 이 호스는 보다 정밀한 압력 균형과 개선된 재료 수율을 제공합니다. 새로운 견고한 구조는 더 긴 수명을 제공하고 유지 관리 작업을 줄여줍니다.

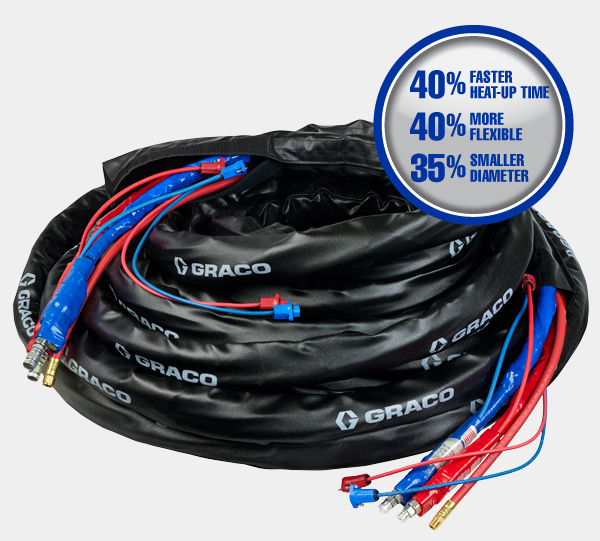

내부 가열 호스, 100ft(약 30m)
- 완전 독립적인 A 및 B 온도 제어
- 외부 가열 및 외부 가열 옵션
- 50ft(약 15m) 및 100ft(약 30m) 길이로 공급되는 내부 가열 호스:
유체 및 전기 연결부 최소화 - 저항 제어 모드에 대해 최적화됨:
케이블이나 센서 필요 없어 유지보수 및 문제 감소

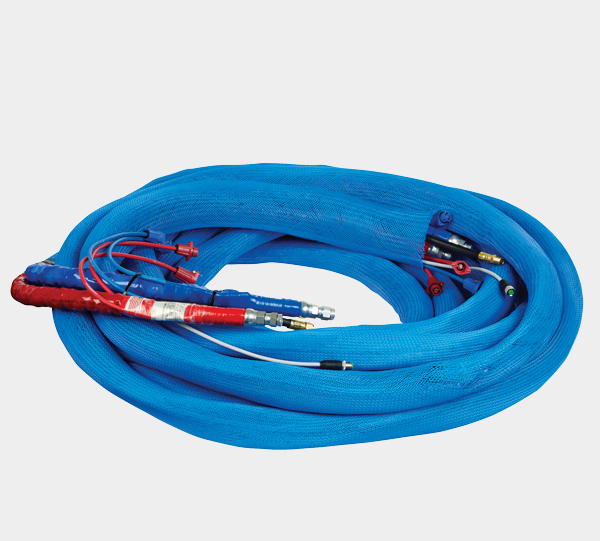

외부 가열 호스, 50ft(약 15m)
새로운 내부 가열 호스
업계에서 가장 작고 가벼운 연결부
견고한 소형 디자인 덕분에 상당한 크기 또는 무게 추가 없이 각 호스 조인트에서 가열 소자가 유체 흐름을 들여보내고 내보낼 수 있습니다.
열선
열선은 직접적인 재료 접촉과 빠른 가열을 위해 호스 ID에 있음
와이어 씰 너트/덮개/O-링/부싱
이러한 구성부품 덕분에 열선이 유체에서의 상태 전환 및 적절한 밀봉을 제공할 수 있음
크림프 커넥터
호스 전력이 호스 조인트 간에 연결되도록 하는 멀티 스트랜드 와이어에 열선 연결

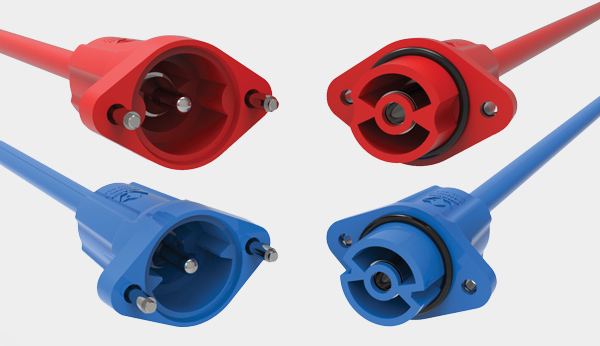

경량이면서도 견고한 호스 연결부. 강력하고 신뢰할 수 있는 전기적 연결을 제공하며, 고유 키잉 방식으로 잘못된 연결을 방지하도록 설계되었습니다.
