Reactor 3
電動式プロポーショナー
Reactor 3
補給ポンプからガンまでをトータルコントロール
Reactor 3は、フォームおよびポリウレア吹付けのための高性能・高機能な、電動式の瞬間硬化性材料用プロポーショナーです。作業者は専用のアプリReactor Connectを介してReactor 3のシステム全体と通信することで、作業を簡素化し、スプレーパラメータを最適化して、生産性を最大に高めることができます。
Reactor 3
高品質な仕上がりのために
Reactor 3 システム
最先端技術を搭載したフォーム・ポリウレア吹付用システム
Core E1 移送ポンプ
材料供給を最適化し、ダウンタイムを最小限に抑えるよう設計されています。一般的なエア駆動式ポンプに比べ静粛性に優れており、通信機能によりReactor 3と接続した連携システムを構築することができます。

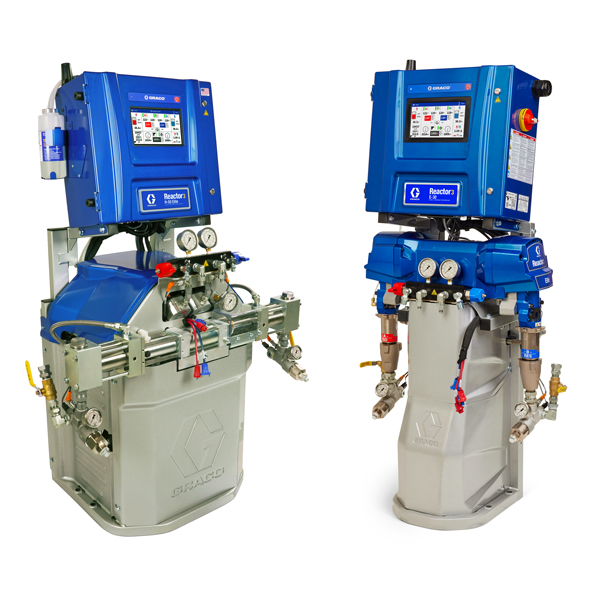

Reactor 3 電動式プロポーショナー
静かで効率的に動作するように設計された電動式のReactor 3 は、システム全体と連携できる通信機能を備えており、操作を簡素化し、性能の向上やメンテナンスの軽減を図ることができます。
Reactor Connect
Reactor Connect アプリでシステムをコントロールしより生産的に－作業者はガンから直接Reactor本体にアクセス、装置をモニタリング・調節しトラブル等による作業の中断を防ぎます。面倒な作業はありません。ダウンタイムを減らし材料の歩留まりを向上し、作業効率を高めましょう。
Xcelerator 温調ホース
内部温調式、外部温調式のホースはそれぞれ独立した温度制御が可能です。内部温調式ホースは従来の外部温調式ホースに比べ、加熱時間が40％短縮され、柔軟性が40％以上向上、ホース径が35％小さくなったため、軽量で使い心地が良くなっています。内部温調式ホースの長さには50フィートと100フィートがあり、重量と流体接続を最小限に抑えることができます。
Reactor 3 制御のための Katalyst ソフトウェア
安定した混合比を実現
新しいReactor 3ソフトウェア Katalyst は、スプレーの最適化、比率問題の解消、歩留まりの向上を目的とした高品質なシステムインテリジェンスを提供し、常に最上の仕上がりを得られるよう作業者をサポートします。
課題：材料に空気が混じる。
KATALYST：材料がなくなると自動的にシステムをシャットダウンし、流体システム内への空気の侵入を防ぎます。
課題：Reactorへの材料供給が不安定である。
KATALYST： ポンプの出力を自動調整し、Reactorへの材料供給を常に最適化することで、材料温度（低温）による問題を解消します。
移送ポンプからガンまでをトータルコントロール
Katalyst システムインテリジェンスを有効にするには、Reactor 3 EliteモデルとCore E1移送ポンプが必要です。
スタンダードとプロモデルはハードウェアのアップグレードによって
Katalyst システムインテリジェンスを有効にすることができます。
Reactor 3 の特長
Reactor 3 E-30 エリートモデル
新 ISO 潤滑油ポンプ
- ぜん動ポンプのISO潤滑油システム
- 自動時限式の循環機能がTSL寿命を延長
- メンテナンスの手間を軽減（逆止弁なし）
- 交換が容易な大型ISO潤滑油ボトル
新 液体マニホールド
流体バルブをサイドマウントに変更し、回しやすさと操作性を向上
新 インレットフィルター
- メンテナンスが容易な新設計
- フィルター面積が２倍に拡大
- 温度センサーと圧力センサーを分離し、より正確な温度測定が可能
新タッチスクリーン拡張ディスプレイモジュール (ADM)
- 大型のタッチスクリーン操作部
- 直感的な操作とナビゲーション
- １つの画面ですべてのスプレー操作が可能
新しい独立したホース制御
- A側/B側の材料温度を個々に制御し、圧力バランスを改善
- 歩留まりの最適化
新しい高度な電気設計
- 圧力と流量性能を向上させるブラシレスモーター
- 独立したホース加熱のための新しい温度制御基板
- 電圧間の切替を容易にする電圧ジャンパー
- 頑丈な電気ホースコネクター（UL規格準拠）は、接続ミスを防ぐため種類別に色分けし固有の突起が付いています
- Reactor 3 の独自機能: ADMエンジン診断のためにTier4エンジンと接続
オーバルギア流量計
- 材料混合比の検証
- ADMとReactor Connectにリアルタイムの比率データを表示
- 幅広い材料粘度に正確に対応
コンパクトなサイズ
- 設置面積を小さくなり、設置空間に余裕が生まれた
- コンパクトな設計で流量計やホース接続部を外部損傷から保護
用途に応じて選べるラインナップ
ニーズに合わせ、最適なモデルを選択
 |
 Standard |
 Pro |
 Elite |
| 特長 | |||
| タッチスクリーンADM | ✓ | ✓ | ✓ |
| ブラシレス | ✓ | ✓ | ✓ |
| 能動ISO潤滑油ポンプ | ✓ | ✓ | ✓ |
| データダウンロード（USB） | ✓ | ✓ | ✓ |
| シンプルな入口フィルター（Y型ストレーナー） | ✓ | ||
| 大型でアクセス容易な入口フィルター | ✓ | ✓ | |
| 小型再循環バルブ | ✓ | ||
| 大型再循環バルブ | ✓ | ✓ | |
| 大型ヒーター（オプション） | ✓ | ✓ | |
| Reactor Connect セルモジュール | ✓ | ✓ | |
| ドラム液面レベルのゲージ棒 | ✓ | ✓ | |
| Katalystシステム制御 | ✓ | ||
| 混合比保証 | ✓ | ||
| 入口温度 & 圧力センサー | ✓ | ||
| 発電機用ダッシュボード | ✓ | ||
| Core E1移送ポンプ用に最適化 | ✓ | ||
| ソフトウェア機能 | |||
| A & B側で独立したホース加熱 | ✓ | ✓ | ✓ |
| 抵抗制御モード | ✓ | ✓ | ✓ |
| 自動圧力バランス | ✓ | ✓ | |
| 消費電力管理 | ✓ | ✓ | |
| セルラー経由でソフトウェア自動更新 | ✓ | ✓ | |
| スマート制御 | ✓ | ||
| スマート供給 | ✓ | ||
| 付属品 | |||
| 外部加熱式ホースパッケージ | Yes | Yes | Yes |
| 内部加熱式ホースパッケージ | Yes | Yes | Yes |
| 手元ホース長 | 3 m（外部加熱式）, 6 m（内部加熱式） |
3 m（外部加熱式）, 6 m（内部加熱式） |
6 m |
| シングル加熱ホースパッケージ | 1 x 15 m 外部または内部加熱式 | 1 x 15 m外部または内部加熱式 | 1 x 15 m 外部または内部加熱式 |
| マルチ加熱ホースパッケージ | 4 x 15 m（外部加熱式）, 2 x 30 m（内部加熱式） | 4 x 15 m（外部加熱式）, 2 x 30 m（内部加熱式） | 4 x 15 m（外部加熱式）, 2 x 30 m（内部加熱式） |
| エンジンケーブル | No | No | Yes |
| Core E1ポンプ | No | No | Yes |
フォームスプレー用オプション
Standard |
Pro |
Elite |
||||||
| Reactor 3 モデル | E-20 | E-30 | E-20 | E-30 | E-20 | E-30 | ||
| ブラシレスモーター | 1.8 HP | 2.5 HP | 1.8 HP | 2.5 HP | 1.8 HP | 2.5 HP | ||
| 最大流量 | 8.2kg/分 | 13.5kg/分 | 8.2kg/分 | 13.5kg/分 | 8.2kg/分 | 13.5kg/分 | ||
| 最大圧力 | 14.0MPa(140bar) | 14.0MPa(140bar) | 14.0MPa(140bar) | 14.0MPa(140bar) | 14.0MPa(140bar) | 14.0MPa(140bar) | ||
| 一次ヒーター | 7 kw | 10 kW | 7 kw | 10 kW | 10 kW | 15 kW | 10 kw | 15 kW |
| 加熱ブロック | シングル | シングル | シングル | シングル | シングル | デュアル | シングル | デュアル |
| 最大ホース長 | 64 m | 94 m | 64 m | 94 m | 64 m | 94 m | ||
ポリウレア用オプション
Standard |
Pro |
Elite |
||||
| Reactor 3 モデル | E-XP1 | E-XP2 | E-XP1 | E-XP2 | E-XP1 | E-XP2 |
| ブラシレスモーター | 1.8 HP | 2.5 HP | 1.8 HP | 2.5 HP | 1.8 HP | 2.5 HP |
| 最大流量 | 5.7 L/分 | 7.6 L/分 | 5.7 L/分 | 7.6 L/分 | 5.7 L/分 | 7.6 L/分 |
| 最大圧力 | 20.7MPa(207bar) | 24.1MPa(241bar) | 20.7MPa(207bar) | 24.1MPa(241bar) | 20.7MPa(207bar) | 24.1MPa(241bar) |
| 一次ヒーター | 10 kw | 15 kW | 10 kw | 15 kW | 10 kw | 15 kW |
| 加熱ブロック | シングル | デュアル | シングル | デュアル | シングル | デュアル |
| 最大ホース長 | 64 m | 94 m | 64 m | 94 m | 64 m | 94 m |
新しくなったタッチスクリーン操作
情報の管理とアクセス性が向上
インターフェイス画面が大きくなり、シンプルなタッチスクリーン操作が実現し、Reactorの操作性が向上しました。スプレーに必要な情報と制御操作はすべて1つの画面に集約され、直感的でわかりやすくなっています。セットアップメニューの機能がより充実し、ビジネスニーズに合わせて機械を最適化できます。
独立した温度制御が可能なホース
ホース温度はA／Bの材料セットポイントに従って、スプレーパターンを最適化し、材料の歩留まりを最大化します。
入口側材料情報
A/B側材料の温度、圧力、残量を素早く確認できます。
A側材料温度の設定
- 温度設定値は２つだけ。
- ホースごとに加熱できるため、A側材料の設定温度に合わせ正確に加熱されます。
正確な混合比
流量計付きの場合は、リアルタイムで混合比を表示します。
システムモード
スプレーモード、ジョグモード、パークモードをボタンタッチで素早く切り替えられます。
Katalyst
Katalyst ソフトウェアが有効かつハードウェアがインストールされている場合、Katalyst ロゴが表示されます。
自動圧力調整
Reactorが温度を自動調整し、流体圧力を最適化し歩留まりを最大限向上させます。
Cycle Counter
ジョグモード・サイクルカウンターやカウントダウンタイマーにより、洗浄や溶剤の切り替えが容易に。
B側材料温度の設定
- 温度設定値は２つだけ。
- ホースごとに加熱できるため、B側材料の設定温度に合わせ正確に加熱されます
- 画像はEliteモデルのものです。
Reactor Connect
遠隔監視をいつでも可能に
Reactor Connect は、作業者とオーナー/管理者の両方のために設計されたアプリです。Reactor Connect を使用すると、スマートフォンから直接、混合比率のモニタリング、アラート受信、データの閲覧ができます。そのためオーナーや管理者はどこからでも機器設置エリアのモニタリング、レポートへのアクセス、問題のトラブルシューティングが可能になり、作業者に迅速な指示を出すことができます。
Reactor Connect アプリ

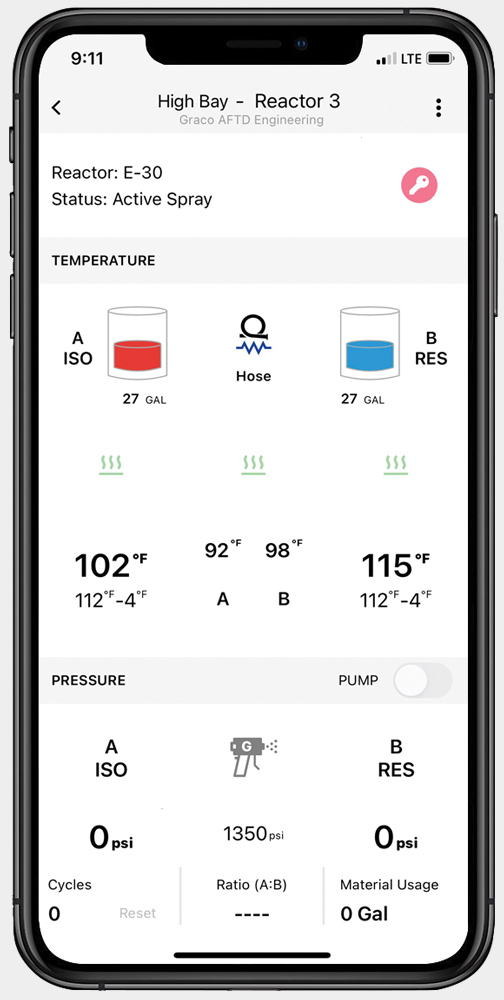

Reactor Connect 操作画面
- 温度・圧力設定値の調整
- ドラム液面レベルの表示
- 加熱ゾーンの on/off 切替
- サイクルカウンター/材料使用料の表示、リセット
- システムの on/off 切替
- ポンプの on/off 切替
- スプレーモード、パークモード、ジョグモード間の切替
- 混合比の表示
マルチシステム・ダッシュボード
- 現在の Reactor ステータス
- 毎日の「電源オン」時刻
- 毎日の「スプレー」時刻
- 毎日の材料使用量

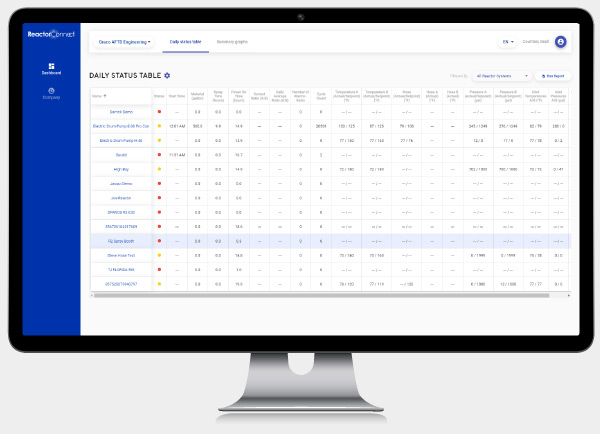

Reactor Connect ウェブサイト
オンラインインターフェイス
- ユーザーアカウント、会社プロファイル、ユーザーの作成
- Reactor機器をアカウントに割り当て
- 高度な Reactor 分析
- アクセス管理
- GPS 位置情報マップ
- 自動要約レポート作成
- レポートのカスタマイズ

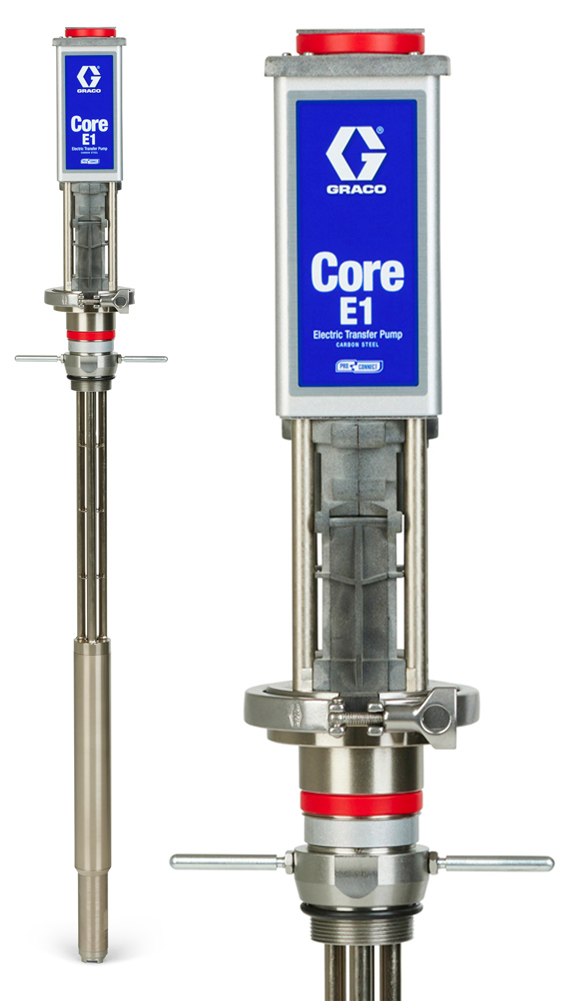

Core E1 電動移送ポンプ
パワフル、静か、スマート
グラコの革新的な Core 電動移送ポンプは、材料供給を最適化し、ダウンタイムを最小限に抑えるように設計されています。従来のエア式ポンプと比べより静かで低価格、Reactor 3との通信機能によりコントロール可能です。
供給ポンプのシャットダウン機能
ドラム缶が空になったことを検知し、混合比異常を引き起こす空気混入といったダメージが発生する前に、移送ポンプとReactor 3 本体を自動的にシャットダウンします。
スマート供給機能
ソフトウェアが Reactor 3 の入口圧力を自動的に監視・調整し、材料供給と混合比性能を最適化します。入口圧力を80-200psiの範囲で維持し、移送ポンプの電動モーターに必要に応じた電力を供給します。
スマート供給機能は Core1ポンプをReactor 3 Eliteモデルと併用する場合に利用可能です。
エア駆動ポンプの６倍の静かさ
Core E1ポンプはエア駆動ポンプに比べ、騒音を最大1/6に抑えました。これは、設置域内の騒音がバイクから自動車並みに小さくなることと同等です。

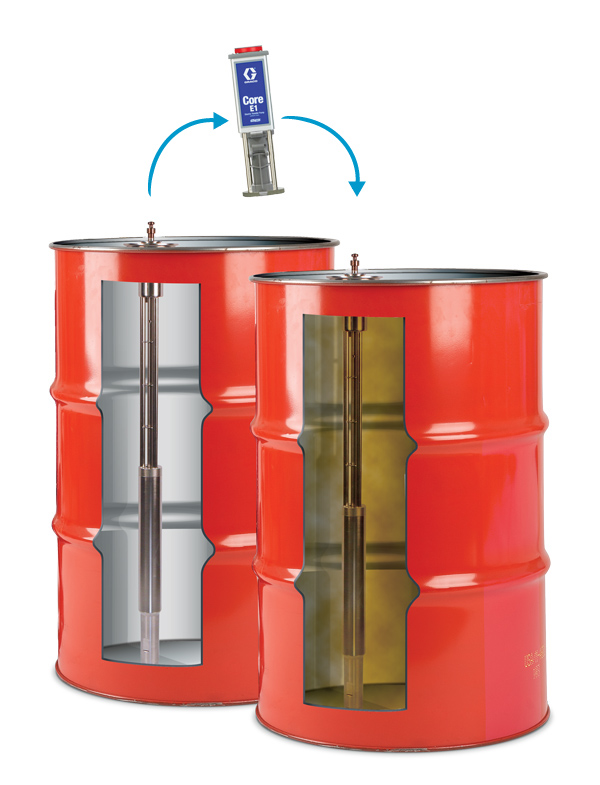

グラコ独自のProConnectテクノロジーにより、天井が低い設置場所であっても、ロアポンプからモーターを素早く取り外しドラム間で簡単にポンプを移動させることができます。ポンプを取り外すためにドラムを傾ける必要もありません。
ヒント: 余分なロアポンプを取り付けておけば、ドラムの交換がさらに迅速かつ清潔に行えます。
接続はとても簡単
モーターのロアポンプへの接続方法：

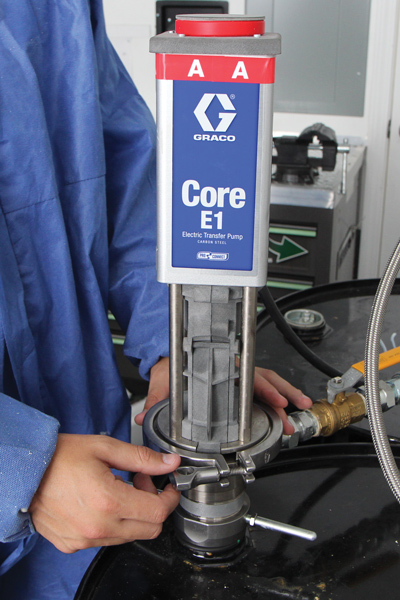

Step 1: T型ハンドルを緩める

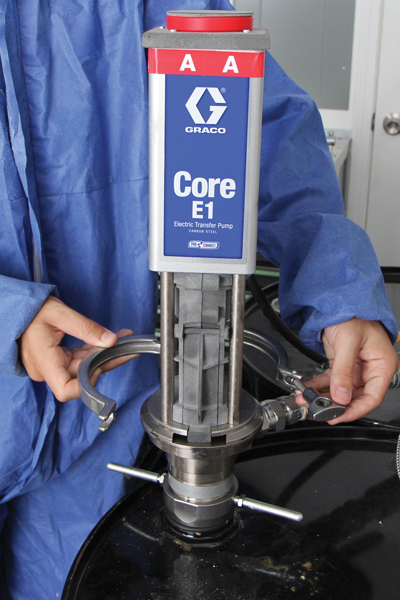

Step 2: クランプを外す

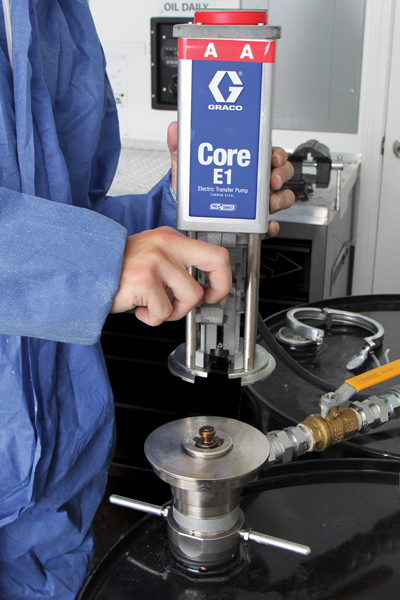

Step 3: 電動モーターをスライドさせ取り外す
Xcelerator 加熱ホース
素早く加熱でき、柔軟性が向上した軽量ホース
新しいヒートホース Xcelerator は、多彩なオプションと制御機能を提供しており、A/B側で完全に独立した温度制御が可能、より正確な圧力バランス調整と、材料歩留まりの改善を実現します。頑丈な構造で耐久性がより向上し、メンテナンスの手間を減らします。

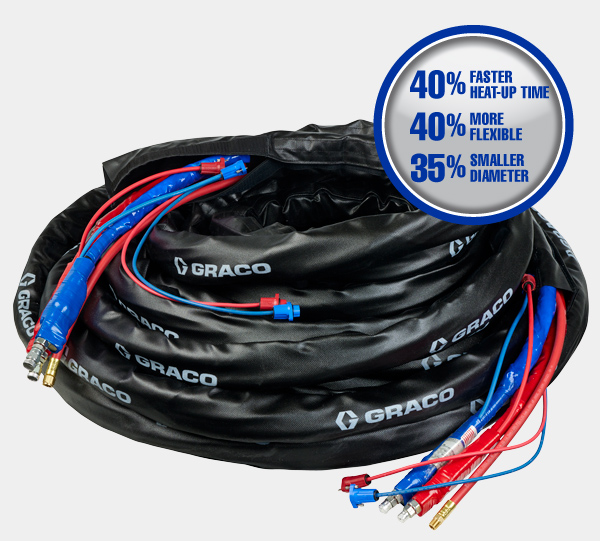

内部加熱式ホース（30 m）
- A/B側ホースを独立して温度制御可能
- 内部または外部加熱のオプション
- 内部加熱ホースは長さ15mまたは30m。流体や電気接続を最小限に抑えます
- 抵抗制御モードに最適化。ケーブルもセンサーも不要、メンテナンスの手間が減りトラブルも減少

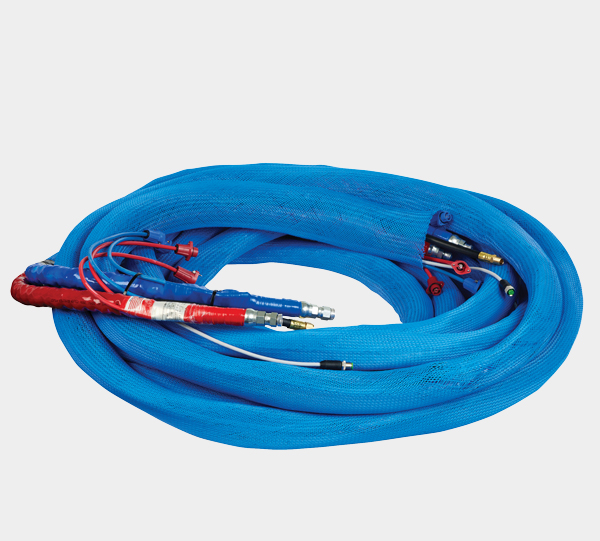

外部加熱式ホース（15 m）
新しい内部加熱ホース
業界最小、最軽量の接続部
頑丈でコンパクトな設計。
大きさや重量はほぼそのままに、各ホース継手部で発熱体が流体流にスムーズに出入りできる設計です。
電熱線
ホース内径に電熱線を内蔵、材料に直接接して素早く加熱します。
ワイヤシールナット、フェルール、Oリング、ブッシング
電熱線が流体から移行し、適切なシールが可能になります。
圧接コネクター
電熱線を多重より線に結合し、ホース継手間でのホース電力の接続を可能にしています。

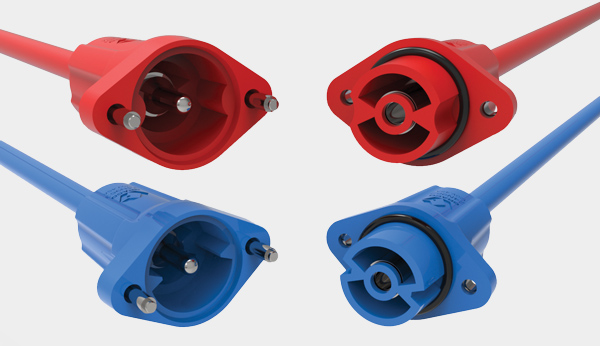

軽量で頑丈なホース接続部
しっかり確実に接続できるよう、オス/メスコネクタ―を採用。各側にそれぞれ異なる突起を付けて接続ミスを防止するユーザーフレンドリー設計。
