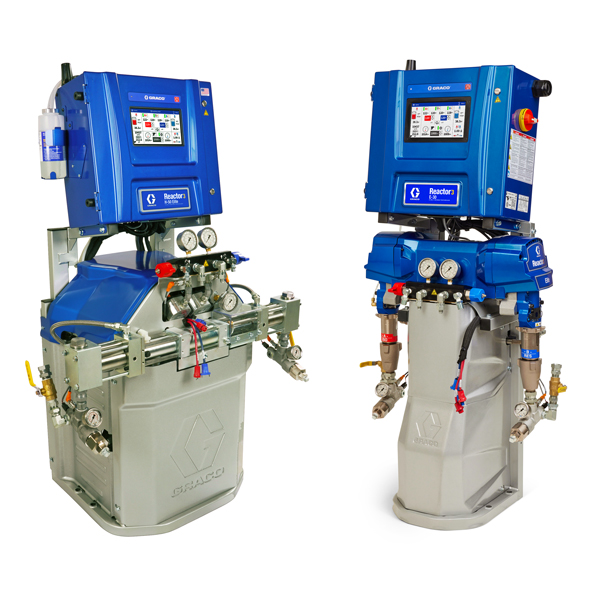

Reactor 3
双组份喷涂系统
Reactor 3
从料桶到喷枪完全互联
使用功能强大的全新 Reactor 3双组份喷涂系统升级您的设备，充分利用其先进功能进行聚氨酯发泡和聚脲喷涂。Reactor 3 专为实现全系统通讯而设计，可简化操作人员的工作、优化喷涂效果并最大程度提高生产效率。
固瑞克推出 Reactor 3
确保高质量喷涂效果

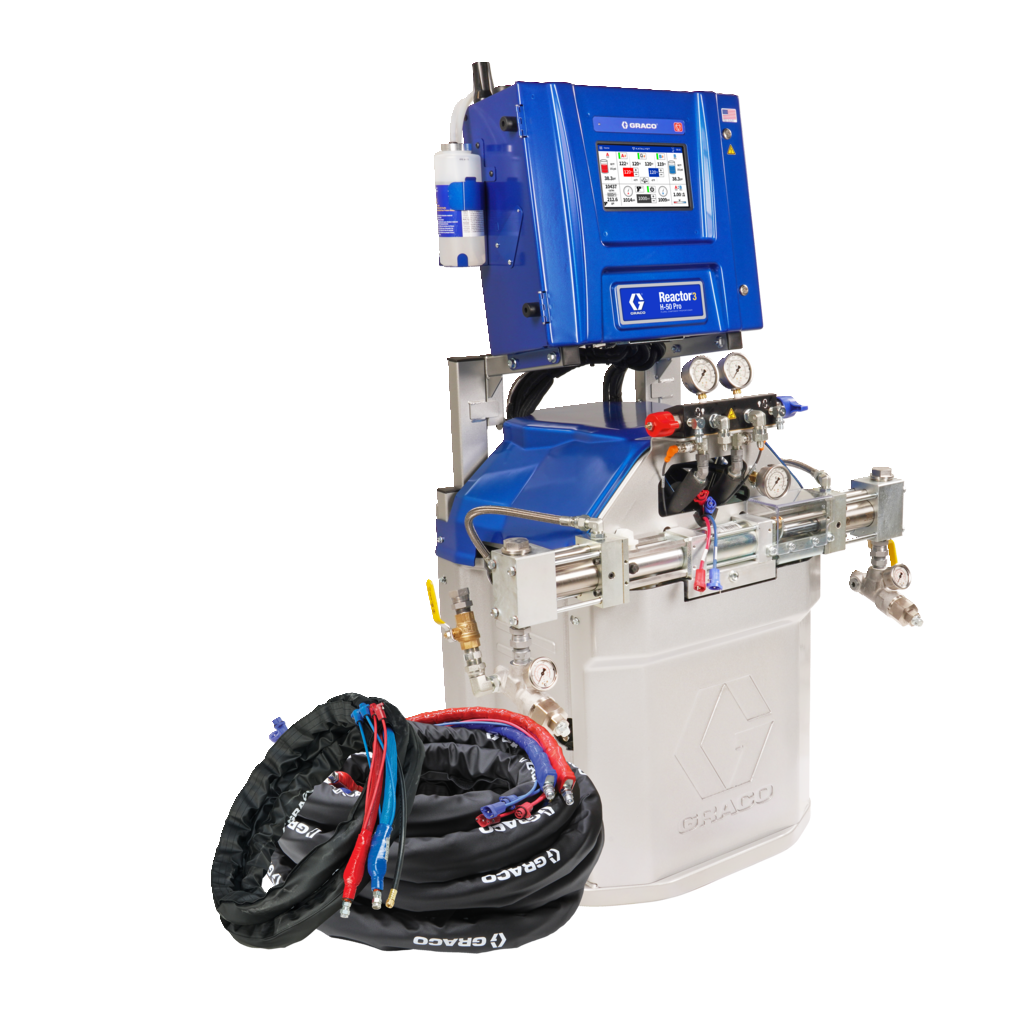

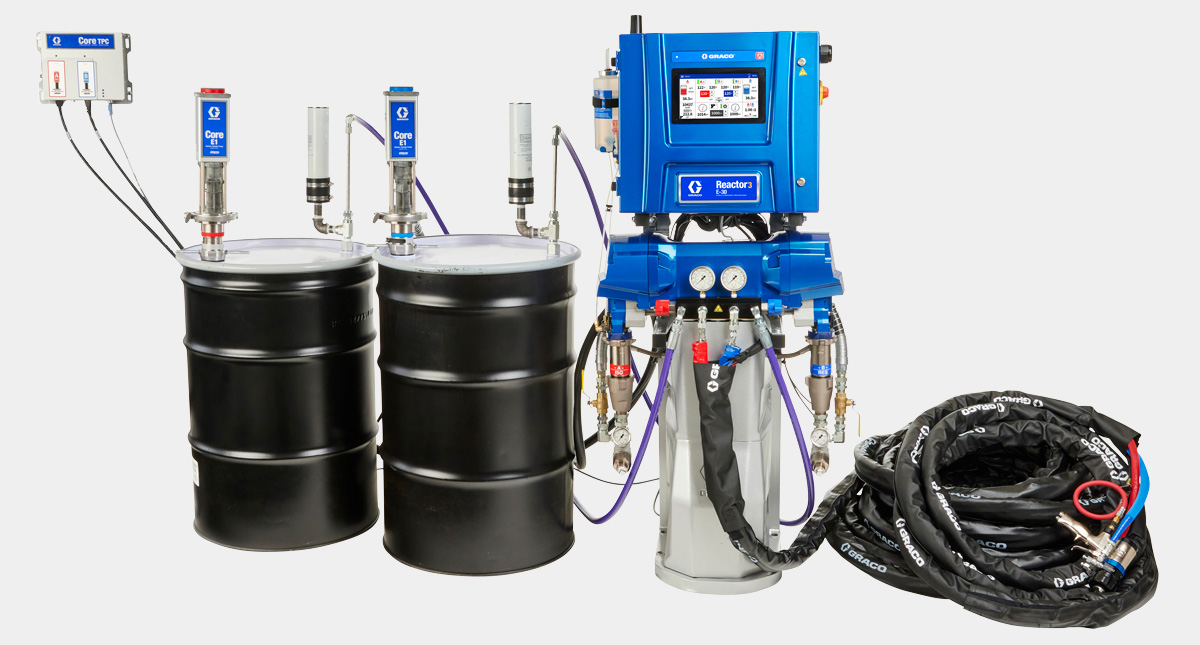

完整 Reactor 3 系统
业界领先的发泡和聚脲喷涂系统
Reactor Connect
使用 Reactor Connect 控制系统并提高生产效率。直接在喷枪上控制 Reactor。监控并调节配比器，从而保持喷涂正确。轻松无障碍。这意味着您可以在一个工作日内完成更多工作，减少停机时间，实现更高的产量。
Xcelerator 加热软管

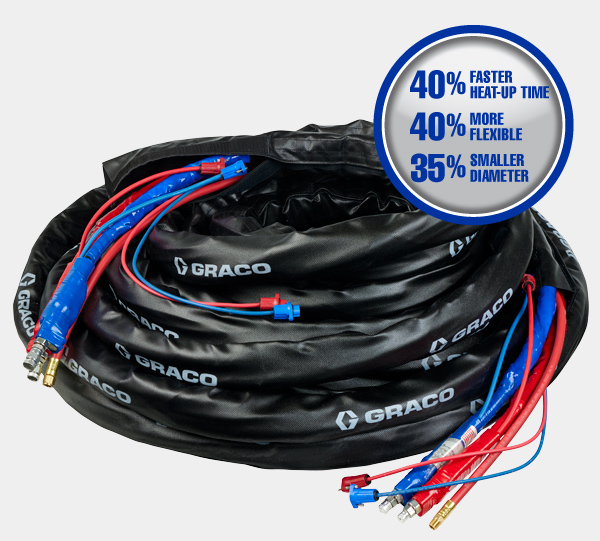

内置或外接加热软管均为独立温控。内置加热软管的预热时间快 40%，灵活性提高 40% 以上，软管直径减小 35%，重量比传统的外接加热软管更轻，更便于操作。内置加热软管现有 15米 和 30米 两种长度可选，便于减轻重量并简化流体连接。
Reactor 3 的 Katalyst 控制功能
有助于消除导致比例偏差的最主要原因
全新 Reactor 3 软件 Katalyst 提供领先的系统智能功能来优化喷涂质量、避免配比问题、提高产量、帮助确保高质量喷涂效果。
问题： 流体中存在空气
KATALYST: 系统会在材料排空时自动关闭，避免空气进入流体
问题： Reactor 供料错误
KATALYST: 自动调节泵的功率，以确保 Reactor 供料正常，例如帮助解决因材料温度低引发的问题
业内仅有的完全互联“料桶到喷枪”系统
激活 Katalyst 智能系统需要配备 Core E1 输送泵的 Reactor 3 Elite 型号设备。Standard 和 Pro 型号设备均可升级 Katalyst 智能系统。
Reactor 3 功能

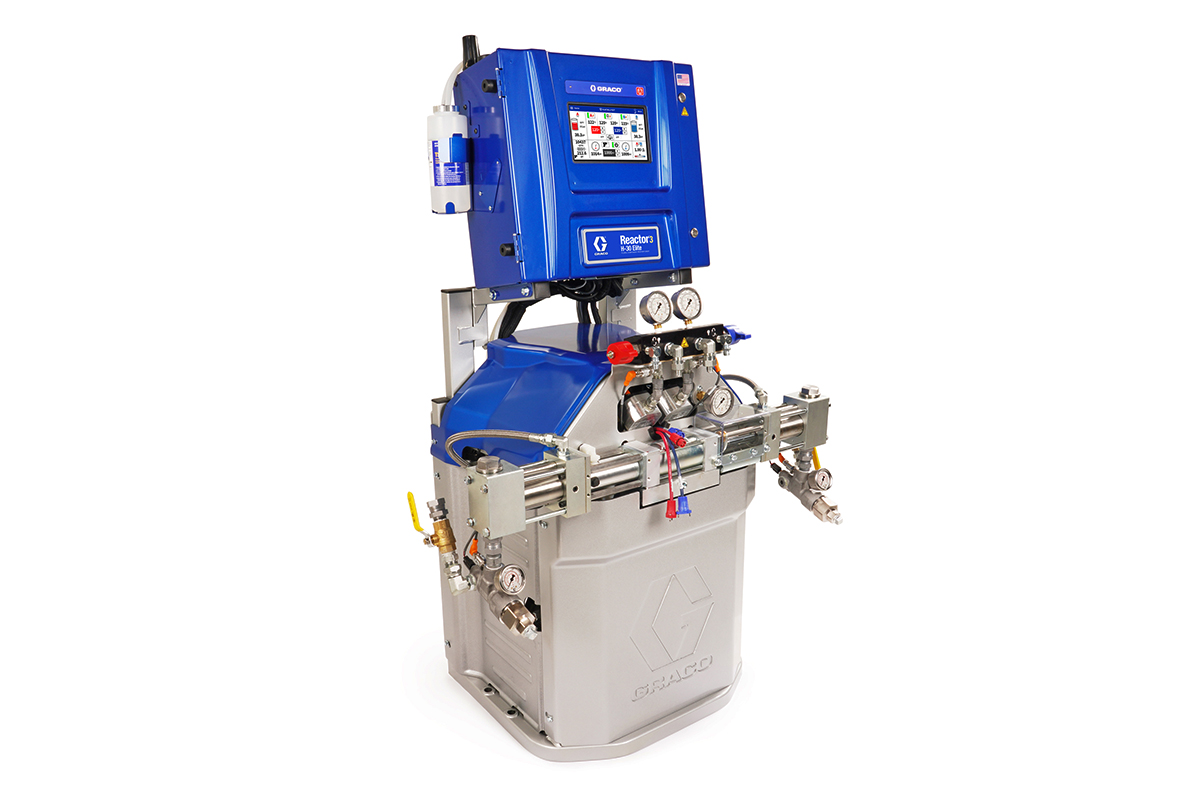

Reactor 3 E-30 Elite 型号
全新 ISO 润滑泵
- 配备蠕动泵的 ISO 主动润滑系统
- 自动定时循环延长 TSL 使用寿命
- 降低维护成本（无止回阀）
- 全新尺寸更大、易于更换的 ISO 润滑剂瓶
全新流体歧管
重新设计的侧装流体阀更易于转动并可改善控制效果
全新入口过滤器
- 易于维护的全新设计
- 两倍过滤面积
- 独立温度和压力传感器温度读数更准确
先进的全新电气设计
- 无刷马达可改善压力/流量性能
- 全新温度控制板，可独立加热软管
- 电压跳线设计，便于电压切换
- 坚固的 UL 认证电气软管接头，带坚固的彩色标识以防止误操作
- 全新 Reactor 3 独有功能：可连接Tier 4发动机，在 ADM 上完成发动机诊断
椭圆形齿轮流量计
- 验证流体配比
- 显示实时配比数据，在 ADM 和 Reactor Connect 上均可显示
- 可精确测量各种不同粘度的流体
尺寸更小
- 占地面积更小，让您的设备空间不再局促
- 紧凑式设计可保护流量计和软管连接处避免在封闭的箱式卡车中遭到损坏
哪种系统适合您？
选择最适合您的 Reactor 3 型号
 |
 Standard |
 Pro |
 Elite |
| 产品特点 | |||
| 触摸屏 ADM | ✓ | ✓ | ✓ |
| 无刷马达 | ✓ | ✓ | ✓ |
| ISO主动 润滑泵 | ✓ | ✓ | ✓ |
| 数据下载（带 USB 接口） | ✓ | ✓ | ✓ |
| 简约入口过滤器（Y 型滤网） | ✓ | ||
| 易于维护的大型入口过滤器 | ✓ | ✓ | |
| 小尺寸循环阀 | ✓ | ||
| 大尺寸循环阀 | ✓ | ✓ | |
| 尺寸更大的加热器选件 | ✓ | ✓ | |
| Reactor Connect 网络单元模块 | ✓ | ✓ | |
| 料桶液位测量计 | ✓ | ✓ | |
| Katalyst 全系统控制 | ✓ | ||
| 配比保证 | ✓ | ||
| 入口温度和& 传感器 | ✓ | ||
| 发电机操控屏 | ✓ | ||
| 针对 Core E1 输送泵进行了优化 | ✓ | ||
| 软件 | |||
| 独立A & B软管加热 | ✓ | ✓ | ✓ |
| 电阻控制模式 | ✓ | ✓ | ✓ |
| 自动压力平衡 | ✓ | ✓ | |
| 电源管理 | ✓ | ✓ | |
| 自动通过蜂窝网络进行软件更新 | ✓ | ✓ | |
| 智能控制 | ✓ | ||
| 智能供料 | ✓ | ||
| 包括 | |||
| 可选外接加热软管 (EH) 套装 | 有 | 有 | 有 |
| 可选内置加热软管 (IH) 套装 | 有 | 有 | 有 |
| 鞭管长度 | 外接加热套装中含 3米鞭管,内置加热套装中含 6米鞭管 | 外接加热套装中含 3米鞭管,内置加热套装中含 6米鞭管 | 6米 |
| 单软管套装 | 1根15米 外接加热软管或内置加热软管 | 1根15米 外接加热软管或内置加热软管 | 1根15米 外接加热软管或内置加热软管 |
| 多软管套装 | 4 根 15米外接加热软管, 2 根 30米内置加热软管 | 4 根 15米外接加热软管, 2 根 30米内置加热软管 | 4 根 15米外接加热软管, 2 根 30米内置加热软管 |
| 发动机电缆 | 无 | 无 | 有 |
| 可选含 Core E1 泵的套件 | 无 | 无 | 有 |
聚氨酯发泡喷涂选件
Standard |
Pro |
Elite |
||||||
| Reactor 3 型号 | E-20 | E-30 | E-20 | E-30 | E-20 | E-30 | ||
| 无刷马达 | 1.8 HP | 2.5 HP | 1.8 HP | 2.5 HP | 1.8 HP | 2.5 HP | ||
| 最大流量 | 2 GPM | 3 GPM | 2 GPM | 3 GPM | 2 GPM | 3 GPM | ||
| 最大压力 | 2000 psi | 2000 psi | 2000 psi | 2000 psi | 2000 psi | 2000 psi | ||
| 主加热装置 | 7 kw | 10 kW | 7 kw | 10 kW | 10 kW | 15 kW | 10 kw | 15 kW |
| 主加热装置 | 单加热器 | 单加热器 | 单加热器 | 单加热器 | 单加热器 | 双加热器 | 单加热器 | 双加热器 |
| 最大软管长度 | 67米 | 97米 | 67米 | 97米 | 67米 | 97米 | ||
聚脲喷涂选件
Standard |
Pro |
Elite |
||||
| Reactor 3 型号 | E-XP1 | E-XP2 | E-XP1 | E-XP2 | E-XP1 | E-XP2 |
| 无刷马达 | 1.8 HP | 2.5 HP | 1.8 HP | 2.5 HP | 1.8 HP | 2.5 HP |
| 最大流量 | 1.5 GPM | 2 GPM | 1.5 GPM | 2 GPM | 1.5 GPM | 2 GPM |
| 最大压力 | 3000 psi | 3500 psi | 3000 psi | 3500 psi | 3000 psi | 3500 psi |
| 主加热 | 10 kw | 15 kW | 10 kw | 15 kW | 10 kw | 15 kW |
| 加热装置 | 单加热器 | 双加热器 | 单加热器 | 双加热器 | 单加热器 | 双加热器 |
| 最大软管长度 | 67米 | 97米 | 67米 | 97米 | 67米 | 97米 |
全新触摸屏控制
控制和浏览信息更方便
经全新设计界面更大，简化了触摸屏操作，让 Reactor 更易于使用。所有必要的喷涂信息和控制功能都在同一界面上显示，直观且易于理解。全新设计的设置菜单让所有者和管理者可以掌握更多控制功能，便于根据业务需求优化设备。
软管温度独立显示
软管温度将根据A、B材料设定点自动调节，有助于优化喷型并最大化材料产量
入口材料智能功能
快速查看温度、压力和A、B剩余材料
A 流体温度设定点
- 只需两个温度设定点，最大程度简化操作
- 配备独立加热软管，A材料可精确加热至温度设定值
配比保证
配备流量计，可实时查看配比情况
系统模式
一键快速切换喷涂、慢送和驻停模式
Katalyst
当安装Katalyst智能系统后,屏幕上会显示Katalyst 图标
自动压力平衡
Reactor会自动调节温度以优化流体压力并最大化产量
循环计数器
新慢送模式循环计数器让系统和材料更换更容易
B 流体温度设定点
- 只需两个温度设定点，最大程度简化操作
- 配备独立加热软管，B材料可精确加热至温度设定值
所示图片代表 Elite 型号。
Reactor Connect
远程监控触手可及
Reactor Connect 专为喷涂机操作员及所有者/管理者设计。使用 Reactor Connect直接在智能手机上跟踪配比，接收警报并查看数据。因此，所有者/管理者可以监控设备、读取报告、远程解决问题并帮助员工快速恢复生产。
Reactor Connect App 功能

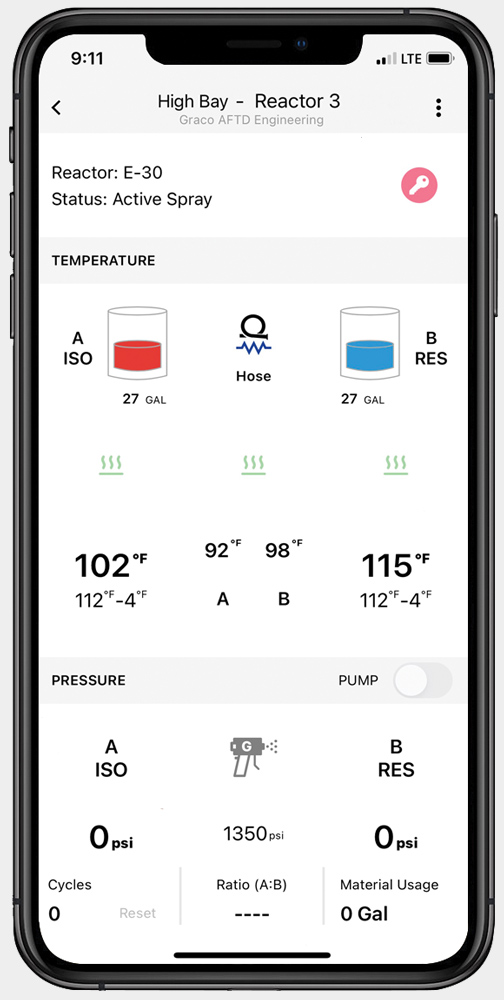

Reactor Connect 界面
- 调节温度和压力点
- 查看料桶液位
- 打开/关闭加热区
- 查看和重置循环计数器/材料使用情况
- 打开/关闭系统
- 打开/关闭泵
- 可在喷涂、驻停和慢送模式之间切换
- 查看配比
多系统操控屏
- Reactor 当前状态
- 每日“运行”时长
- 每日“喷涂”时长
- 每日材料使用情况

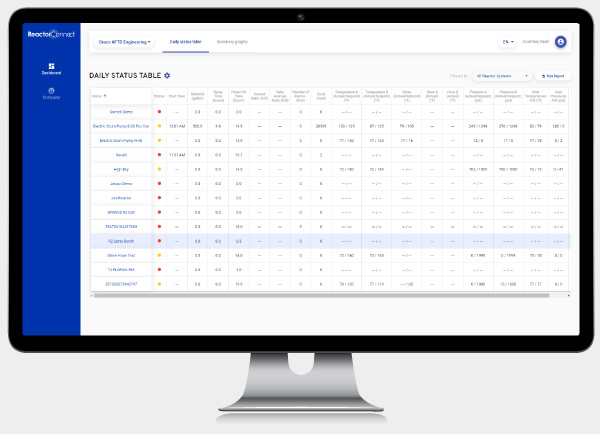

Reactor Connect 网站
在线界面
- 创建用户帐户、公司资料和用户
- 将 Reactor 分配给您的账号
- 高级 Reactor 分析
- 控制器权限管理
- GPS 定位地图
- 自动汇总报告
- 自定义报告

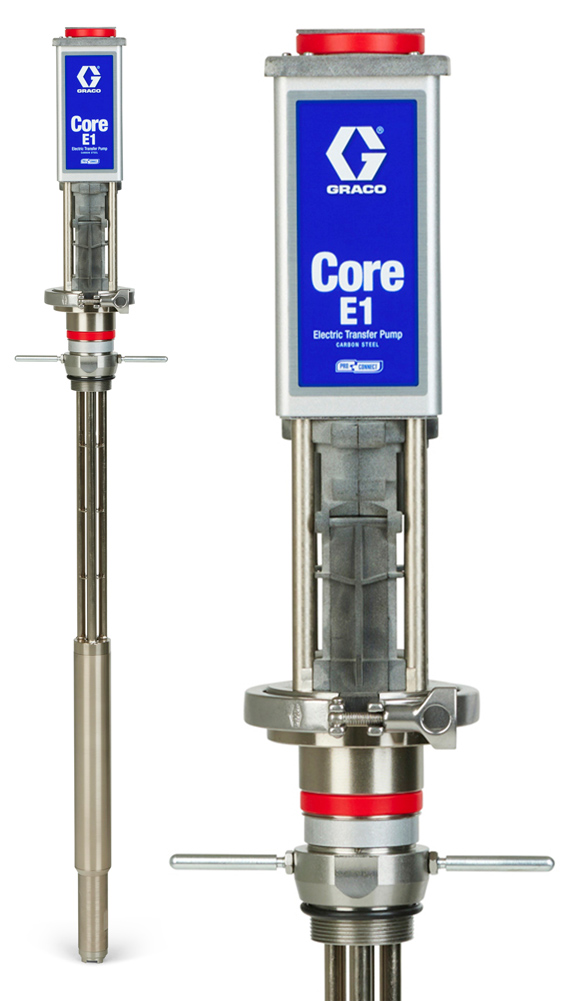

Core E1 电动输送泵
强大、安静、智能
固瑞克革命性的全新 Core 电动输送泵不容错过；专为优化供料并最大程度减少停机时间而设计。与传统气动泵相比更安静、运行成本更低，这款全新电动泵可以与 Reactor 3 通信，让您体验到一个完全互联的系统。
全新供料泵停机功能
自动感应料桶排空状态，并在出现故障之前（包括进入系统的空气和可能影响配比的情况）自动关闭输送泵和 Reactor 3 配比器。
全新智能供料功能
软件自动监控和调节 Reactor 3 双组份喷涂系统入口压力以优化供料和精确配比性能。将入口压力保持在 80 - 200 psi 之间 - 在需要时提高输送泵电动马达的功率。 将 Core E1 泵与 Reactor 3 Elite 型号配合使用，实现智能供料。
静音效果提高 5 倍
Core E1 泵的静音效果比气动泵提高 5 倍。这相当于将您的设备噪音从摩托车级别降低到汽车级别。

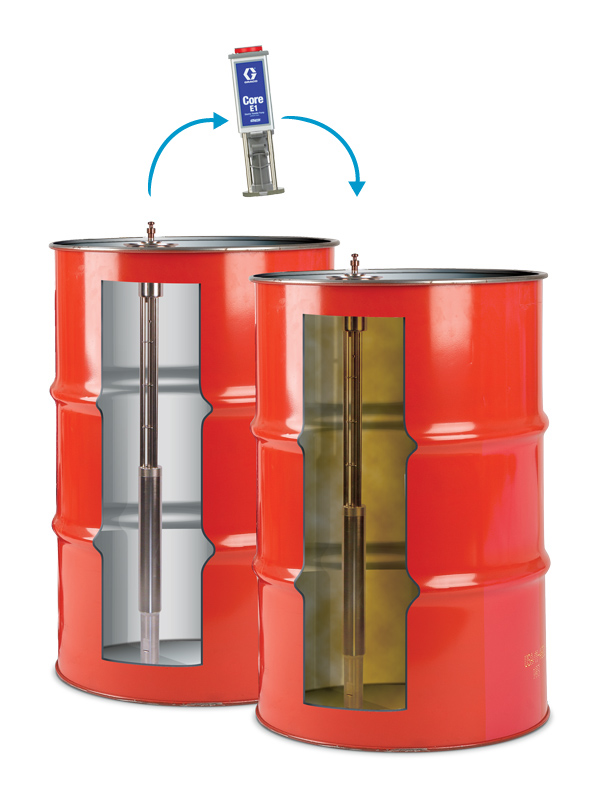

借助我们独有的 ProConnect 技术，您可以快速断开马达与泵下缸体的连接，并快速为泵更换料桶...即使在天花板高度较低的设备中也能轻松完成。不再需要购置更高的设备，也无需倾斜料桶就能将泵拆下。E1 和 T4 泵均可选配 ProConnect。
提示：在设备上额外安装一个泵下缸体，更换料桶更加清洁快速。
互联让一切变得轻松
将马达连接到泵下缸体从未如此简单。

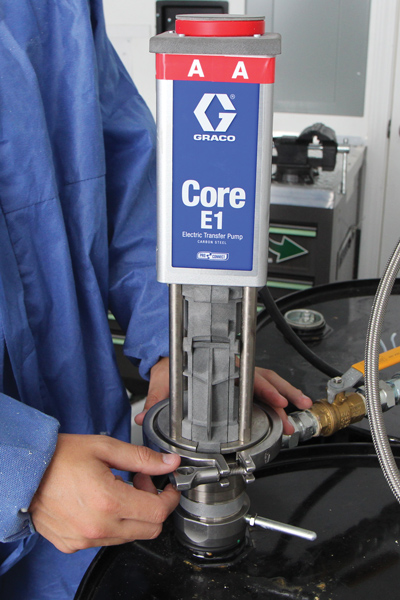

第 1 步：拧松 T 形手柄

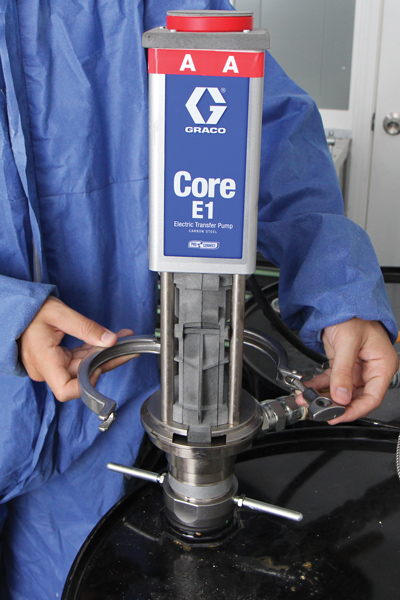

第 2 步：张开泵夹

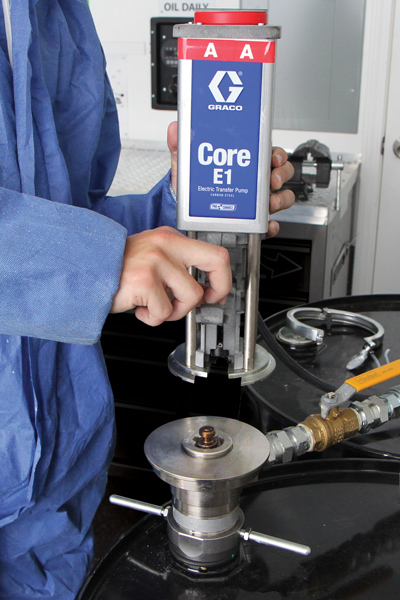

第 3 步：滑动并拆下电动马达
Xcelerator 加热软管
加热速度更快、重量更轻、灵活性更高
固瑞克的全新 Xcelerator 加热软管可选配置更多，更易于控制。所有 Xcelerator 软管都专为提供完全独立的 A、B 温度控制而设计。实现更精确的压力平衡并改进了材料产量。全新设计的坚固结构可延长使用寿命并减少维护成本。
内置加热软管，30米
- 完全独立的 A、B 温度控制
- 可选内置和外接加热配置
- 可选 15米或 30米 内置加热软管：简化流体和电气连接
- 针对电阻控制模式进行了优化：无需电缆或传感器降低维护和故障几率

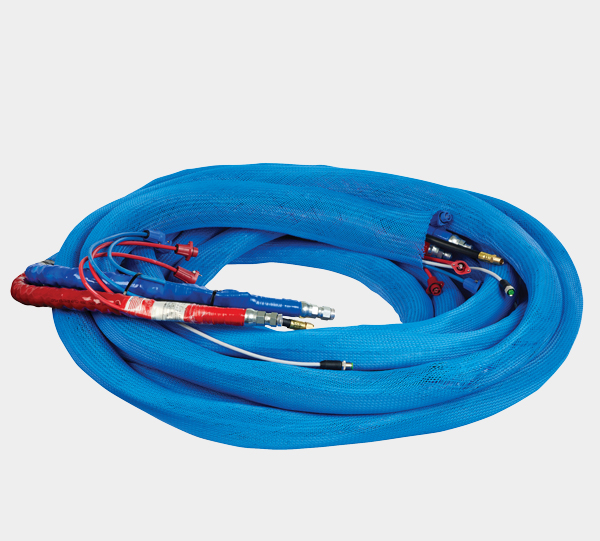

外接加热软管，15米

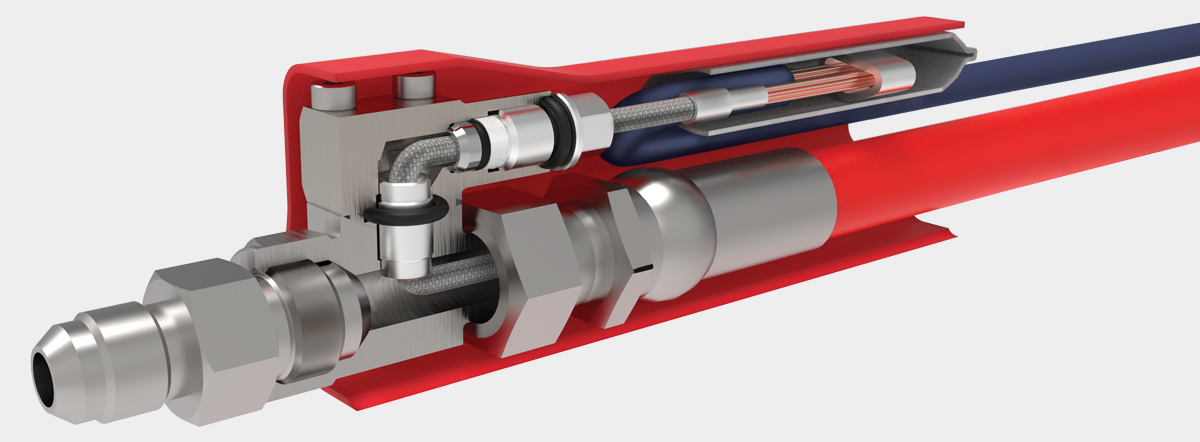

全新内置加热软管
业内极小、极轻的接头设计
坚固、紧凑的设计让加热元件可以在每个软管接头处轻松进入/脱离流体，而不会显著增加尺寸或重量。
加热丝
加热丝位于软管内部，用于直接接触材料和快速加热
加热丝密封螺母/套圈/O 形圈/套管
这些组件可帮助电热丝脱离流体并提供一定密封效果。
压接头
加热丝可连接至多股线，便于软管电源连通软管接头

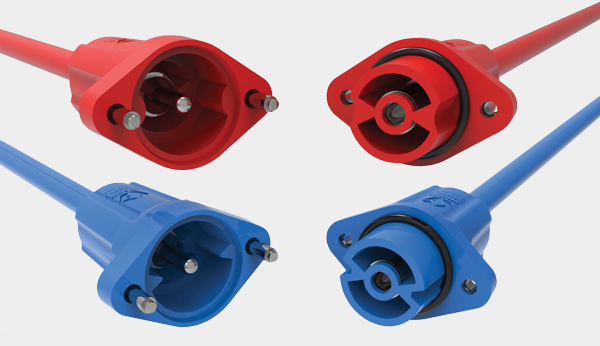

软管接头轻巧且坚固。插头功能强大、连接可靠，带防误插设计。
