Bij welke ratioschommeling worden de elektrische Reactors uitgeschakeld?

De meeste schuim- en polyureasystemen vereisen een mengverhouding van 1:1 om een perfect spuitresultaat te verkrijgen. Wanneer de ratioschommeling de tolerantiegrenzen overschrijdt, gaat er een alarm af en wordt het systeem uitgeschakeld. Maar bij welke ratioschommeling wordt de Reactor uitgeschakeld en hoe wordt de ratioschommeling berekend?

Efficiënte spuitschuim- en polyureasystemen kunnen de materialen verwarmen en onder druk zetten en gebruiken een robuuste mengmethode. Om een goed spuitresultaat te garanderen, vereisen de meeste chemische toepassingen een mengverhouding van 1:1. Wanneer het volume van het ene materiaal hoger is dan het volume van het andere materiaal, is het mengsel uit verhouding, wat kan leiden tot slechte spuitresultaten.

Om slechte spuitresultaten te voorkomen, waarschuwt de Graco Reactor 2 Elite de operator en schakelt de machine automatisch uit wanneer de ratioschommeling bepaalde tolerantiegrenzen overschrijdt.



Waardoor ontstaan problemen met de mengverhouding?

Het is belangrijk om de verschillende oorzaken van problemen met de mengverhouding te begrijpen. Die oorzaken worden ook wel éénpuntsvariabelen genoemd:

• Lucht in de vloeistofstroom
• Een te kleine voedingspomp
• Slechte materiaaltoevoer naar het doseerapparaat
• Problemen met de pomp van het doseerapparaat
• Materiaallekkage
• Vloeistofobstakels in de verwarmde slang of het spuitpistool

Het is de bedoeling om elk van die variabelen te bewaken en de Reactor uit te schakelen als er een variabele wordt gedetecteerd. Hierdoor wordt voorkomen dat schuim of polyurea met een verkeerde mengverhouding wordt gespoten. De operator kan vervolgens de nodige updates doen of het noodzakelijke onderhoud uitvoeren om het probleem dat de verkeerde mengverhouding veroorzaakt, op te lossen.



Hoe helpen debietmeters om problemen met de mengverhouding te detecteren?

Debietmeters kunnen problemen met de mengverhouding detecteren die verband houden met de pompen van het doseerapparaat, lucht in de toevoerleidingen/het voedingssysteem en bepaalde vloeistoflekken. Ze helpen om een gegarandeerde mengverhouding tot stand te brengen in het systeem. Debietmeters bieden de mogelijkheid om werkelijke volumes van de A- en B-materialen te meten, te bewaken en te registreren. Door de gedoseerde werkelijke volumes te kennen, kunnen die gegevens beschikbaar worden gesteld aan de klant.



Hoe wordt de mengverhouding berekend?

De mengverhouding wordt berekend aan de hand van een bepaald materiaalvolume. Het gebruik van een te klein volume kan ongewenste valse alarmen veroorzaken en het gebruik van een te groot volume kan echte problemen met de mengverhouding verhullen. Sommige apparaten van concurrenten berekenen de mengverhouding aan de hand van een lopend gemiddelde van de totale gedoseerde hoeveelheid chemicaliën. Hierdoor kunnen realtimeproblemen met de mengverhouding ongedetecteerd blijven, waardoor slechte spuitresultaten ontstaan.

Bij Graco berekenen we de mengverhouding door gebruik te maken van een klein gemiddeld volume, 1000 cc, en door constant de mengverhouding op voortschrijdende basis te herberekenen. Het voortdurend vernieuwen van de realtimemengverhouding op basis van slechts het meest recente kleine materiaalvolume maakt het bepalen van de huidige mengverhouding zeer nauwkeurig.



Waarom berekent Graco de mengverhouding aan de hand van een klein gemiddeld volume?

Het is de bedoeling om binnen een korte tijd echte omstandigheden van onjuiste mengverhouding te detecteren, maar niet om zo gevoelig te zijn dat dit leidt tot valse mengverhoudingsalarmen. Valse alarmen kunnen het resultaat zijn van diverse factoren, waaronder het aantal getelde debietmeterpulsen, pompomschakelingen, een pompkogel die toevallig niet correct functioneert enz. Die gebeurtenissen hebben geen invloed op de totale mengverhouding en zouden dus geen mengverhoudingsalarm teweeg moeten brengen.

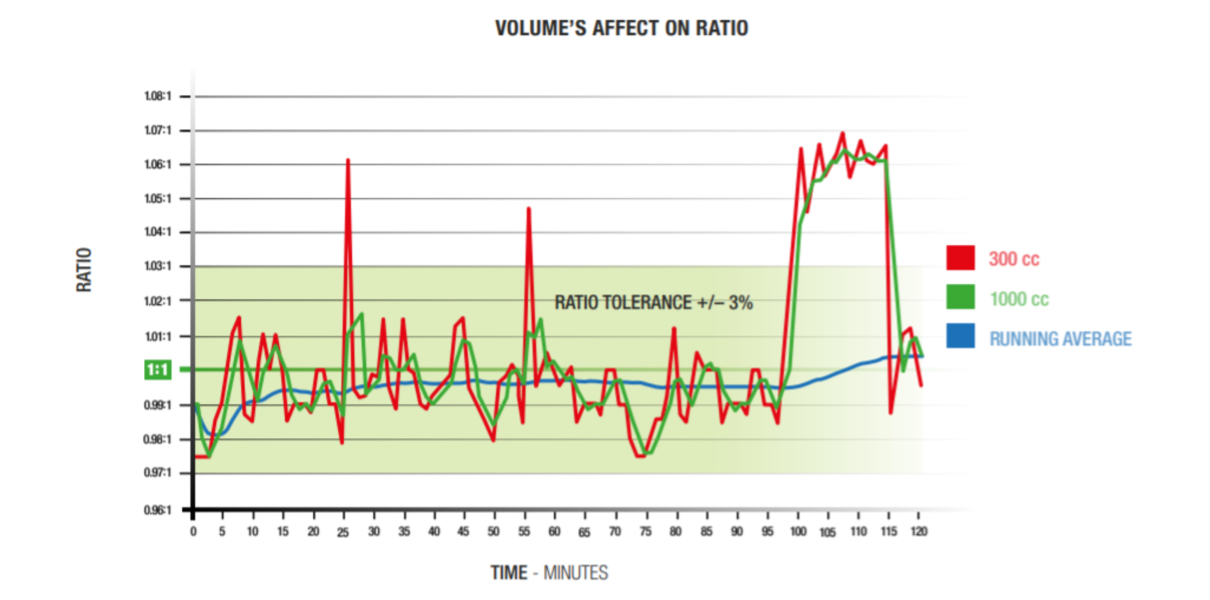

De onderstaande afbeelding toont het belang van het meten van de mengverhouding door het gemiddelde te tonen van het juiste materiaalvolume. Dezelfde gegevens worden weergegeven bij het berekenen van de mengverhouding met behulp van drie verschillende volumes: 300 cc, 1000 cc en een lopend gemiddelde. Wanneer u 300 cc gebruikt, zullen er een paar valse alarmen afgaan, waardoor het systeem automatisch wordt uitgeschakeld. Wanneer u echter een lopend gemiddelde gebruikt, worden echte problemen met de mengverhouding niet gedetecteerd (minuten 101-116). Alleen wanneer u 1000 cc gebruikt, gaan er geen valse alarmen af en worden echte problemen met de mengverhouding gedetecteerd.
